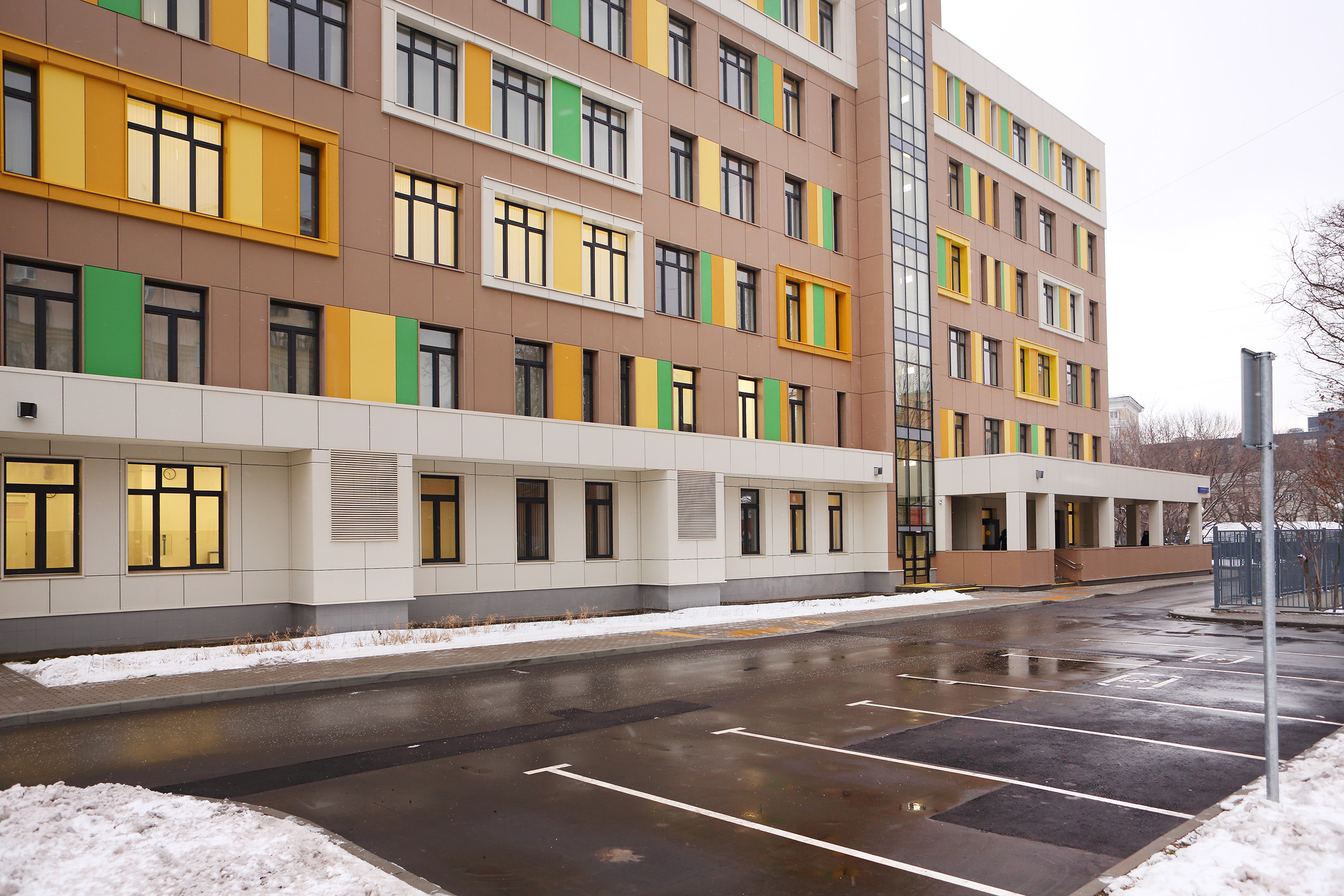

Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск

Сеть ШПД и телефонии с нуля для нового медицинского центра, г. Новосибирск

Описание проекта
Cеть доступа из 30 PoE коммутаторов, АТС SMG-500, узел агрегации на базе MES5324
Особенность проекта
Коммутировать вызовы с домофонов на АТС Eltex SMG-500, открывать электронный замок, управляя домофоном с телефонного аппарата
Скидка с первого заказа!
Мы дилер №1 Eltex
Оборудование из кейса

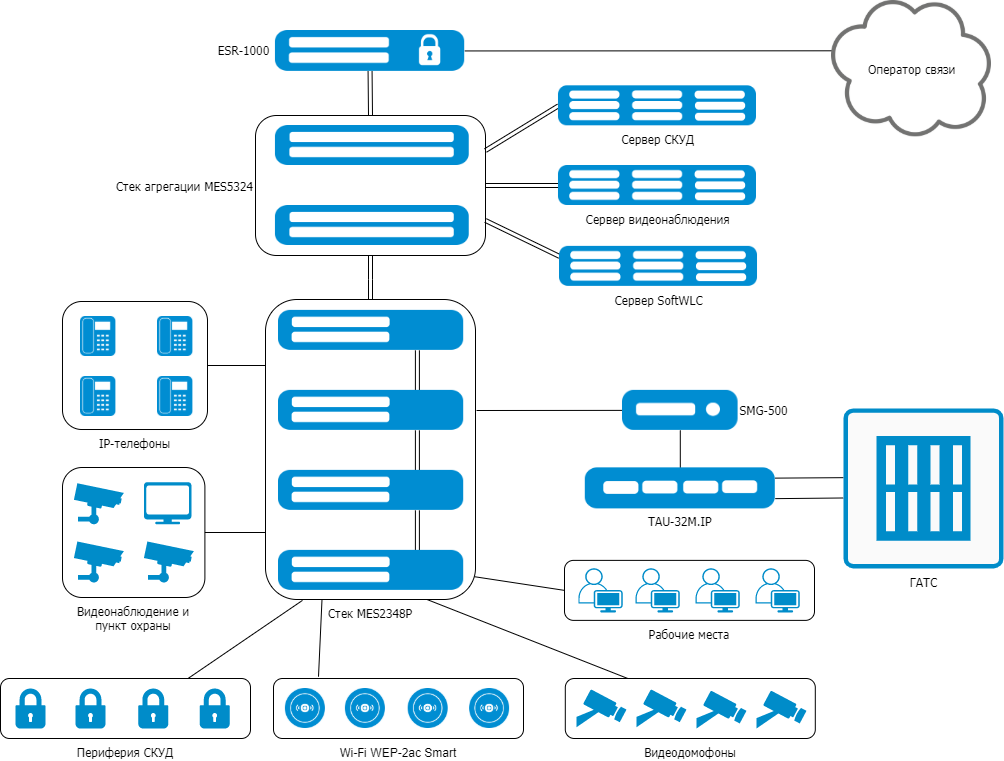

Описание проекта:


Ядро

В ядре используется стек из двух коммутаторов MES5324, который обеспечивает подключение трех серверов, ЛВС предприятия и выход к граничному маршрутизатору ESR. Каждое соединение производится двумя кабелями (по одному кабелю в разные юниты стека) по протоколу LACP, что позволяет увеличить пропускную способность и повысить отказоустойчивость при низкой сложности настройки.


Wi-Fi

В помещениях установлены Wi-Fi точки доступа WEP-ac, подключенные к стеку коммутаторов по технологии PoE. Все точки доступа подключены и управляются с внешнего контроллера SoftWLC. Настроено две беспроводные сети: одна для персонала, с авторизацией по паролю, вторая - для посетителей с портальной авторизацией через СМС.


Телефония

SMG-500 используется в качестве локальной АТС с голосовым меню и очередями вызовов. Выход в город осуществляется по аналоговым линиям, поэтому для подключения SMG к ГАСТ(Городской АТС) используется TAU-32M.IP с модулем M8O в качестве "удлинителя" абонентской линии по сети IP.
Все локальные IP-телефоны и софтофоны Linphone на рабочих компьютерах регистрируются на SMG как короткие локальные номера сотрудников с возможностью звонить в город.



Видеодомофоны

По периметру здания установлены видеодомофоны, которые также регистрируются на SMG как абоненты со своими короткими номерами. При нажатии кнопки домофона через SMG происходит видеовызов на номер дежурного, который заранее задается в настройках домофона. В результате сотрудник может увидеть изображение с камеры домофона и поговорить с вызывающим, а также при необходимости кодовой комбинацией на клавиатуре открыть дверь домофона. Также, сотрудники могут совершать аудио- и видеовызовы на короткие номера домофонов в любой момент и проверять ситуацию по периметру здания.



Видеонаблюдение и СКУД

По периметру установлены видеокамеры, подключенные к стеку коммутаторов по технологии PoE и набор периферийного оборудования для СКУД (турникеты, магнитные замки и считыватели). Все видеокамеры отправляют потоки с изображением на локальный сервер, подключенный в ядро сети. На посту охраны компьютер подключен к интерфейсу сервера видеозаписи и сервера СКУД для мониторинга безопасности объекта.

ШПД
Наименование Артикул Количество
Ядро коммуникации

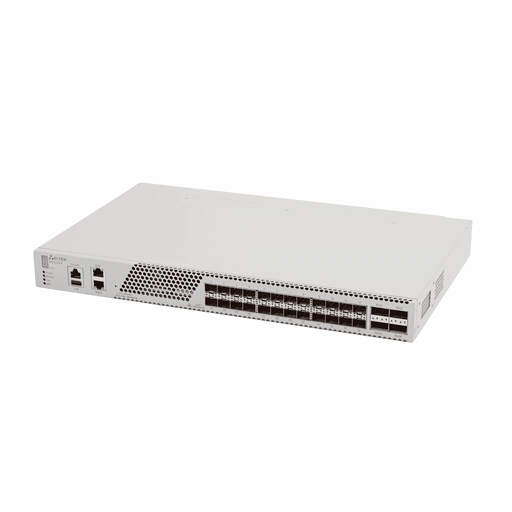

Ethernet-коммутатор MES5324, 24 порта 10G Base-X,4 порта 40G (QSFP) коммутатор L3, 2 слота для модулей питания Ethernet-коммутатор MES5324, 24 порта 10G Base-X,4 порта 40G (QSFP) коммутатор L3, 2 слота для модулей питания MES5324 2 шт
Модуль питания PM 160-220/12  AC-220/DC-12 мощностью до 160 Вт Модуль питания PM 160-220/12 AC-220/DC-12 мощностью до 160 Вт PM160-220/12 2 шт
Сертификат на увеличение гарантийного срока на оборудование Элтекс до 5-и лет «MES5324» Сертификат на увеличение гарантийного срока на оборудование Элтекс до 5-и лет «MES5324» GE-5-MES5324 2 шт
Сертификат на увеличение гарантийного срока на оборудование Элтекс до 5-и лет «PM160-220/12» Сертификат на увеличение гарантийного срока на оборудование Элтекс до 5-и лет «PM160-220/12» GE-5-PM160-220/12 2 шт

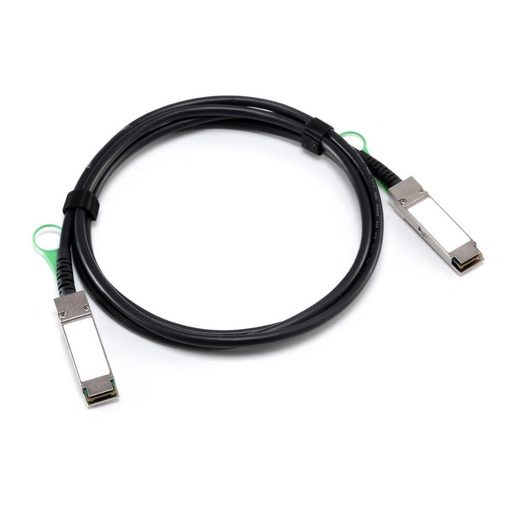

Модуль QSFP Direct attach passive cable, 1m, FH-DP4T30QQ01 Модуль QSFP Direct attach passive cable, 1m, FH-DP4T30QQ01 FH-DP4T30QQ01 4 шт
SFP+ 10G модуль 20 км, 2 волокна, длина волны 1310нм LC ((FH-SP311TCDL20) SFP+ 10G модуль 20 км, 2 волокна, длина волны 1310нм LC ((FH-SP311TCDL20) FH-SP311TCDL20 102 шт
Сеть доступа
Ethernet-коммутатор MES2348P, 48 портов 10/100/1000 Base-T (PoE/PoE+), 4 порта 10GBase-X (SFP+)/1000Base-X (SFP), L2+, 2 слота для модулей питания Ethernet-коммутатор MES2348P, 48 портов 10/100/1000 Base-T (PoE/PoE+), 4 порта 10GBase-X (SFP+)/1000Base-X (SFP), L2+, 2 слота для модулей питания MES2348P 30 шт
Модуль питания PM950-220/56 220В, АС, 950 Вт Модуль питания PM950-220/56 220В, АС, 950 Вт PM950-220/56 30 шт
Сертификат на увеличение гарантийного срока на оборудование Элтекс до 5-и лет «MES2348P» Сертификат на увеличение гарантийного срока на оборудование Элтекс до 5-и лет «MES2348P» GE-5-MES MES2348P 30 шт
Сертификат на увеличение гарантийного срока на оборудование Элтекс до 5-и лет «PM950-220/56» Сертификат на увеличение гарантийного срока на оборудование Элтекс до 5-и лет «PM950-220/56» GE-5 PM950-220/56 30 шт

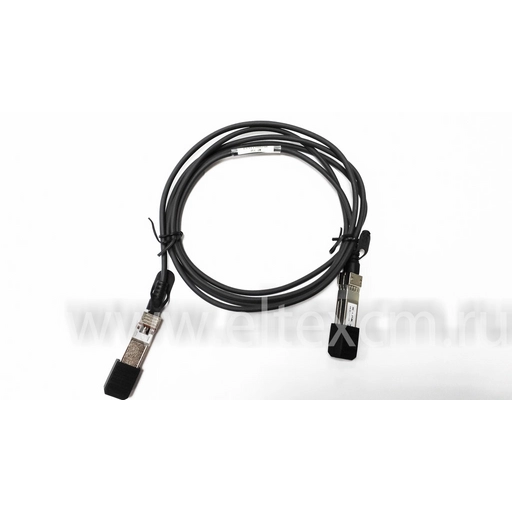

Модуль SFP+ Direct attach cable, 10G, 1m., FH-DP1T30SS01 Модуль SFP+ Direct attach cable, 10G, 1m., FH-DP1T30SS01 FH-DP1T30SS01 26 шт

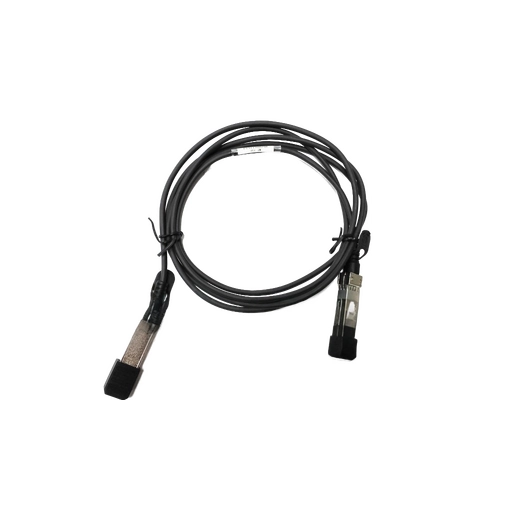

Модуль SFP+ Direct attach cable, 10G, 2m., FH-DP1T30SS02 Модуль SFP+ Direct attach cable, 10G, 2m., FH-DP1T30SS02 FH-DP1T30SS02 5 шт
Wi-Fi сеть
Точка доступа WEP-2ac Smart, 802.11 ac (5G WiFi), 2.4/5GHz;2х2 MIMO; 1 порт 10/100/1000 Base-T, 48 В DC-PoE+ Точка доступа WEP-2ac Smart, 802.11 ac (5G WiFi), 2.4/5GHz;2х2 MIMO; 1 порт 10/100/1000 Base-T, 48 В DC-PoE+ WEP-2ac Smart 28 шт
Опция Soft-WLC, для управления 1 точкой доступа Eltex, со встроенным решением ААА и порталом авторизации Опция Soft-WLC, для управления 1 точкой доступа Eltex, со встроенным решением ААА и порталом авторизации WLC 28 шт
АТС
IP АТС SMG-500: 250 SIP абонентов с опциональным расширением до 500, 4 порта 10/100/1000Base-T (RJ-45), 2 порта USB 2.0, до 4 портов Е1 + SMG500-REC IP АТС SMG-500: 250 SIP абонентов с опциональным расширением до 500, 4 порта 10/100/1000Base-T (RJ-45), 2 порта USB 2.0, до 4 портов Е1 + SMG500-REC SMG-500 1 шт
Сертификат на увеличение гарантийного срока на оборудование Элтекс до 5-и лет «SMG-500» (GE-5-SMG-500) Сертификат на увеличение гарантийного срока на оборудование Элтекс до 5-и лет «SMG-500» (GE-5-SMG-500) GE-5-SMG-500 1 шт
Шасси абонентского VoIP-шлюза TAU-32M.IP: 4 слота для субмодулей TAU32M-M8S или TAU32M-M8O, 3хRJ-45 (LAN), 2 шасси под SFP, 1 слот для блока питания  PM160-220/12 или PM100-48/12, 1U, SIP Шасси абонентского VoIP-шлюза TAU-32M.IP: 4 слота для субмодулей TAU32M-M8S или TAU32M-M8O, 3хRJ-45 (LAN), 2 шасси под SFP, 1 слот для блока питания PM160-220/12 или PM100-48/12, 1U, SIP TAU-32M.IP-S 1 шт
Cубмодуль абонентских линий АТС TAU32M-M8O (устанавливается в шасси TAU-32M.IP): 8 аналоговых портов (FXO) Cубмодуль абонентских линий АТС TAU32M-M8O (устанавливается в шасси TAU-32M.IP): 8 аналоговых портов (FXO) TAU32M-M8O 3 шт

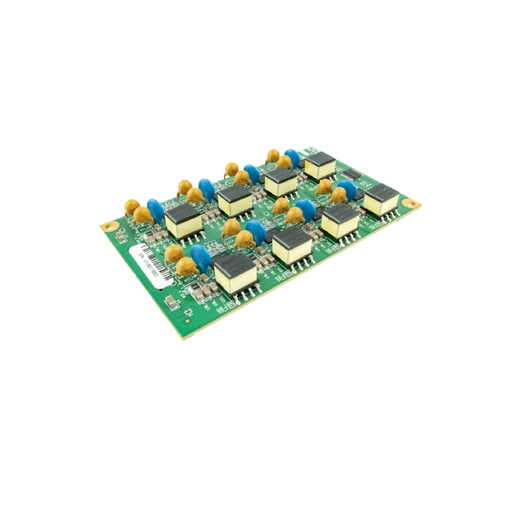

Cубмодуль абонентских комплектов TAU32M-M8S (устанавливается в шасси TAU-32M.IP): 8 аналоговых абонентских портов (FXS) Cубмодуль абонентских комплектов TAU32M-M8S (устанавливается в шасси TAU-32M.IP): 8 аналоговых абонентских портов (FXS) TAU32M-M8S 1 шт
Модуль питания PM 160-220/12  AC-220/DC-12 мощностью до 160 Вт Модуль питания PM 160-220/12 AC-220/DC-12 мощностью до 160 Вт PM160-220/12 1 шт
Сертификат на увеличение гарантийного срока на оборудование Элтекс до 5-и лет TAU-32M.IP-S Сертификат на увеличение гарантийного срока на оборудование Элтекс до 5-и лет TAU-32M.IP-S GE-5-TAU-32M.IP-S 1 шт
Сертификат на увеличение гарантийного срока на оборудование Элтекс до 5-и лет «PM160-220/12» Сертификат на увеличение гарантийного срока на оборудование Элтекс до 5-и лет «PM160-220/12» GE-5-PM160-220/12 1 шт
Абонентские телефоны

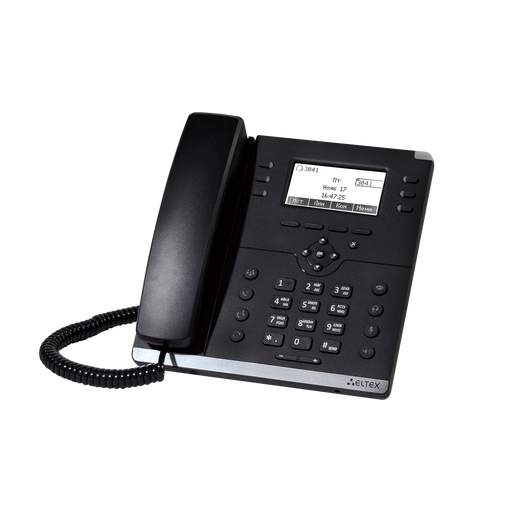

IP-телефон VP-15P: 2 SIP аккаунта, 2x100M, ЖК дисплей, PoE IP-телефон VP-15P: 2 SIP аккаунта, 2x100M, ЖК дисплей, PoE VP-15P 32 шт
