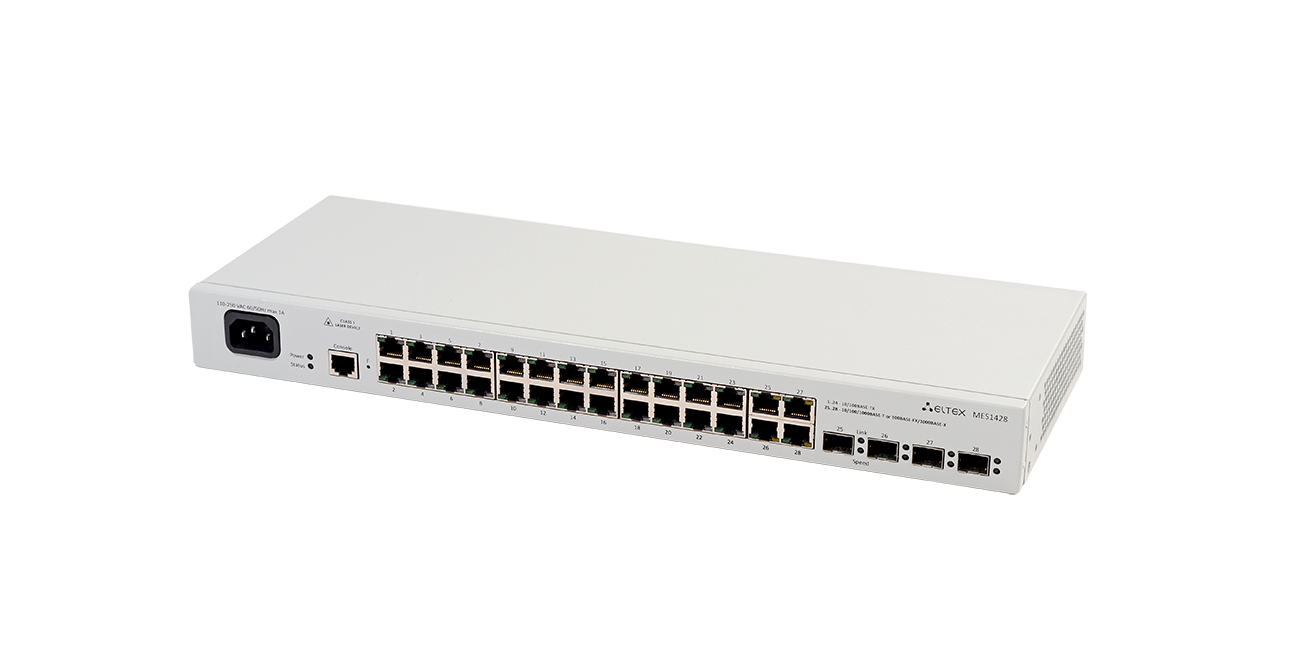

Настройка VLAN на интерфейсах коммутатора Eltex MES1428

В связи с модернизацией локальной вычислительной сети (ЛВС) необходимо на настроенном коммутаторе Eltex MES1428:

1. заменить VLAN ID с 2 на 3 на интерфейсах 9-16 (fa0/9-16).
2. Удостовериться в правильности настроек на работу с тегированным трафиком на магистральном интерфейсе (аплинк).

Приступили к работе

На месте выяснилось, что на коммутаторе прошивка давно не обновлялась. Узнать версию прошивки:

show system information

Скачали с официального сайта дилера Элтекс Коммуникации прошивку и инструкцию. Сервером TFTPD была утилита «TFTPD32». У сервера IP был 192.168.1.9.

По инструкции выполнили три команды (Рис.1):

copy tftp://192.168.1.9/mes2400-1027-2R2.boot boot
copy tftp://192.168.1.9/mes2400-1027-2R2.iss image
reload

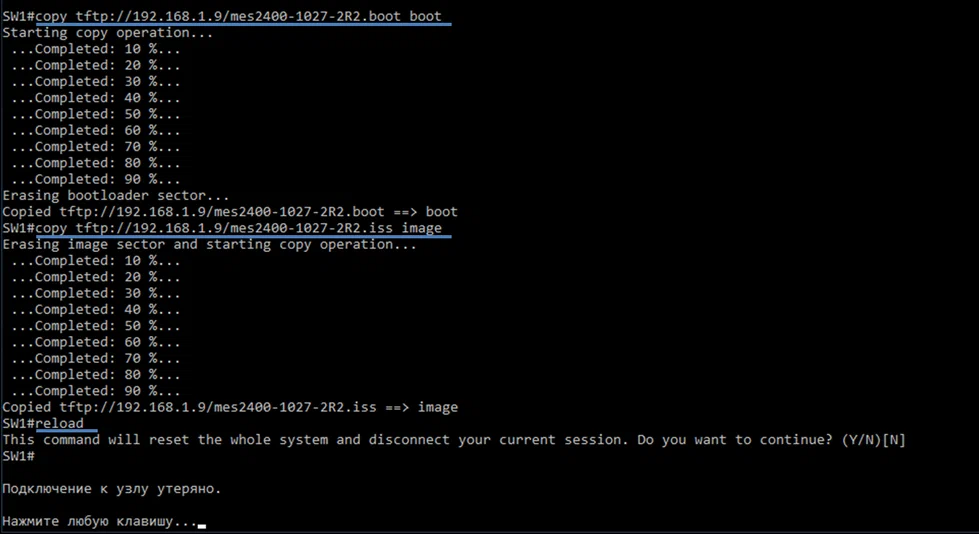

Рисунок 1 – Процедура обновления загрузчика и прошивки на MES1428

После успешного обновления прошивки проверили какие настройки стоят на интерфейсе 9 командой (Рис.2):

show running-config interface fastethernet 0/9

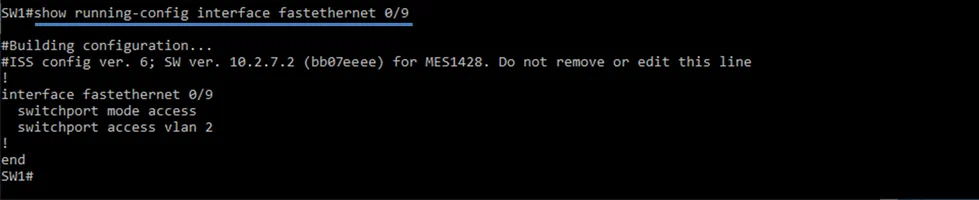

Рисунок 2 – Просмотр настроек выбранного интерфейса (fastethernet 0/9)

На остальных интерфейсах 10-16 аналогичные настройки стоят.

Создали в базе VLAN коммутатора новый VLAN с номером 3, далее переключили интерфейсы 9-16 в нетегированный VLAN 3. Команды были такие:

configure terminal
vlan 3
name Otdel_2
vlan active
exit
interface range fastethernet 0/9-16
switchport access vlan 3
exit (или end)

Далее проверили настройки магистрального интерфейса 28 (или gi0/4). Всё правильно настроено, интерфейс gi0/4 в режиме транка принимает все тегированные пакеты от соседнего коммутатора или маршрутизатора, подключённого к gi0/4 *.

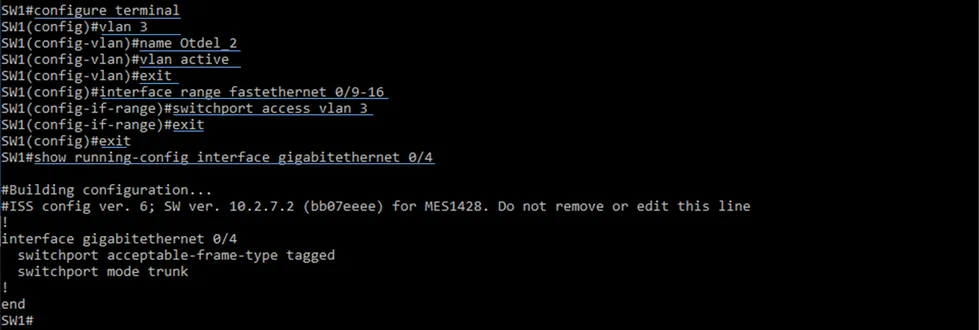

Рисунок 3 – Создание VLAN ID 3 и переключение интерфейсов к нему

Не забыли сохранить настройки командой:

write startup-config

Рисунок 4 – Сохранение настроек

Показанная в статье настройка VLAN подойдёт коммутаторам Eltex MES2408P, MES2408PL, MES2428P, MES2428P_DC, MES2408CP, MES2408P_DC, MES2428, MES2428B, MES2428T, MES2408, MES2408C, MES2428_DC, MES2408B, MES2408_DC, MES2424_AC, MES2424B, MES2448B, MES2448_DC, MES3708P, MES2424FB, MES2411X, MES1428_DC, MES2424_DC, MES2424P AC, MES2448P, MES3710P, MES3400-24F, MES3400-48, MES3400-24, MES2420-48P, MES3400-48F, MES2420B-24D, MES2410-08DP, MES2410-08DU, MES3400I-24.

________________

* В моделях MES14хх/24хх в режиме trunk не указываются номера конкретных VLAN как у MES21xx/23xx. Нужно пользоваться режимом general, но об этом в другой публикации.
