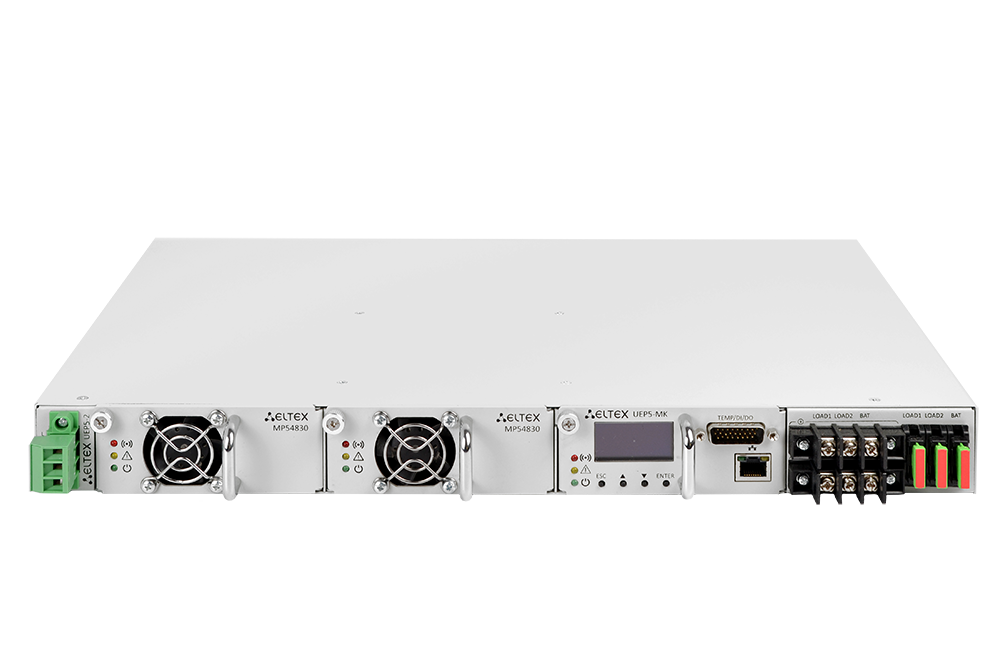

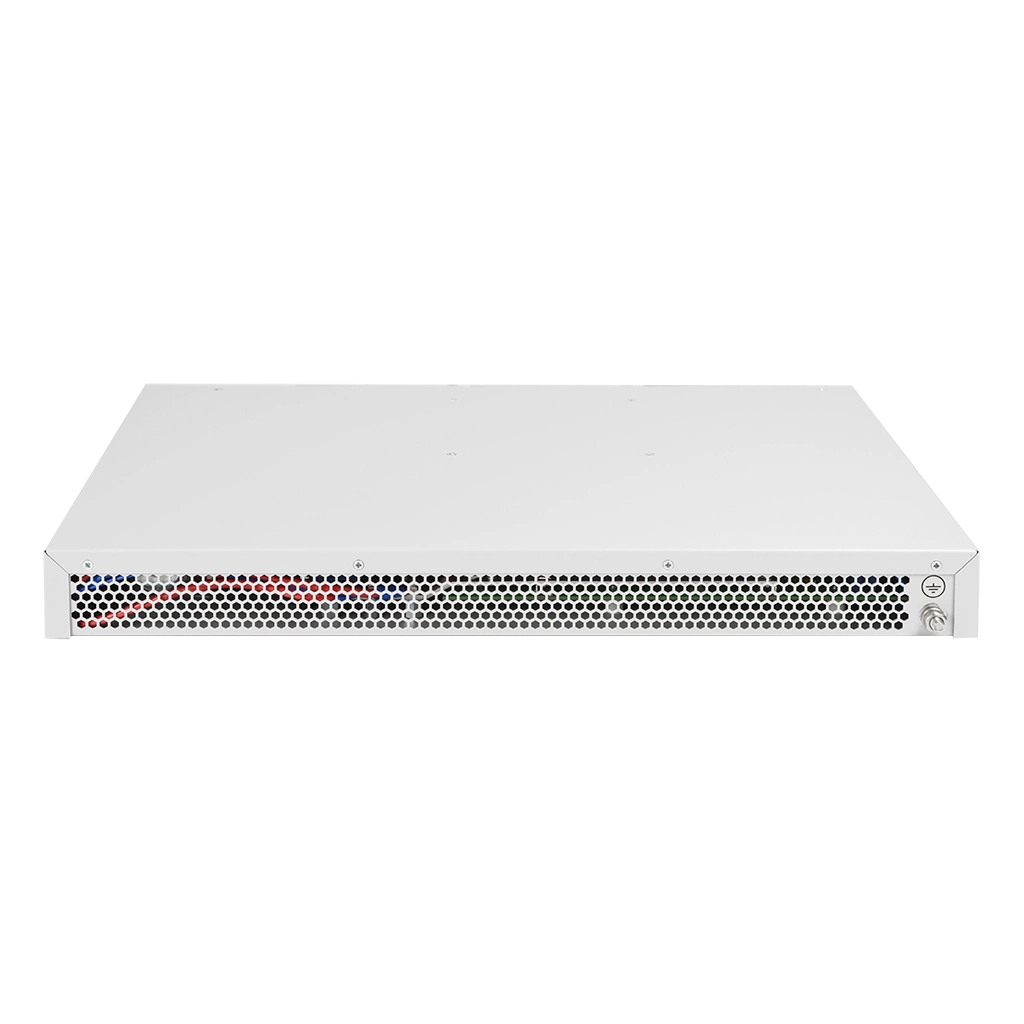

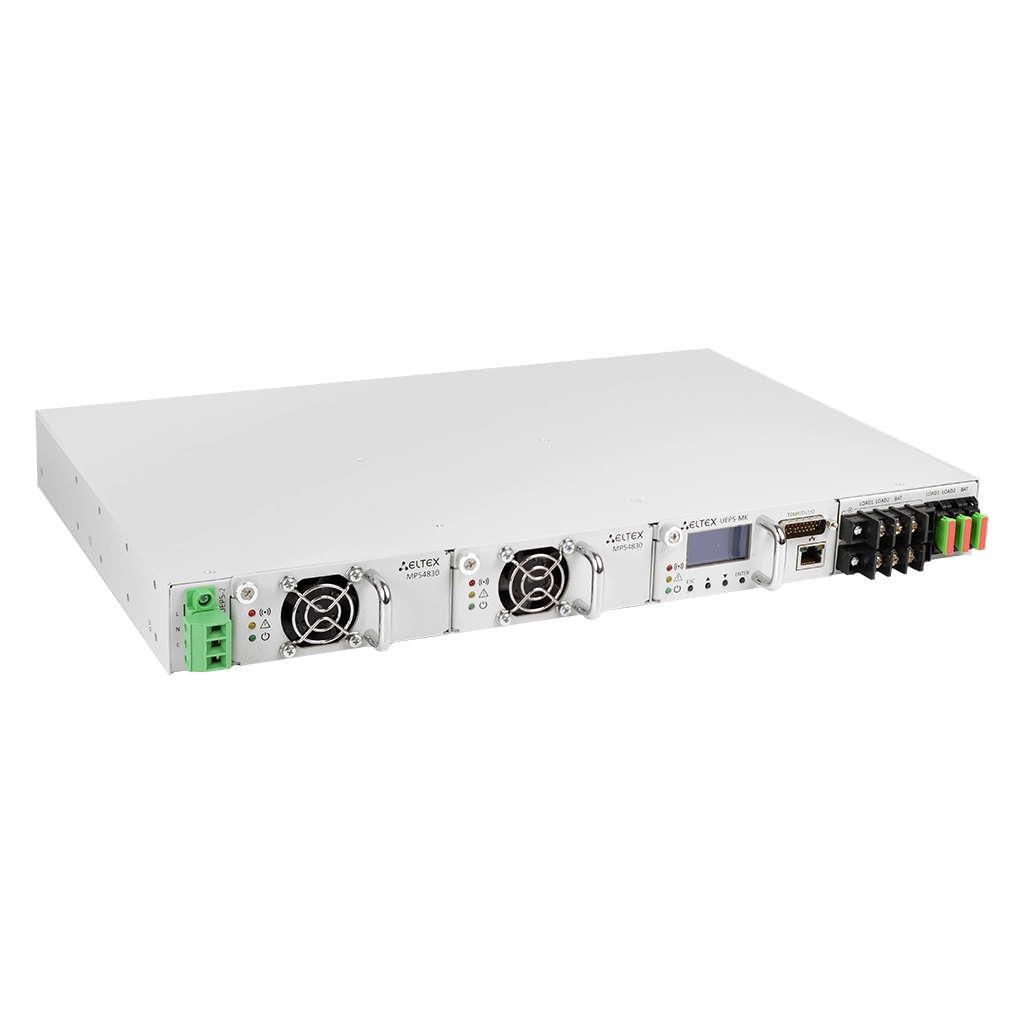

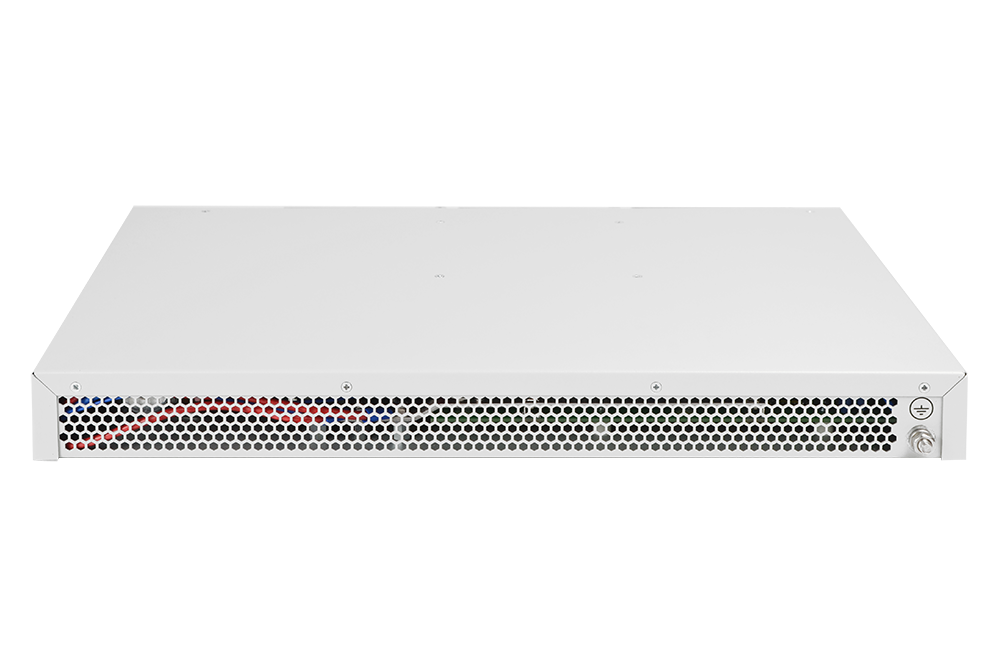

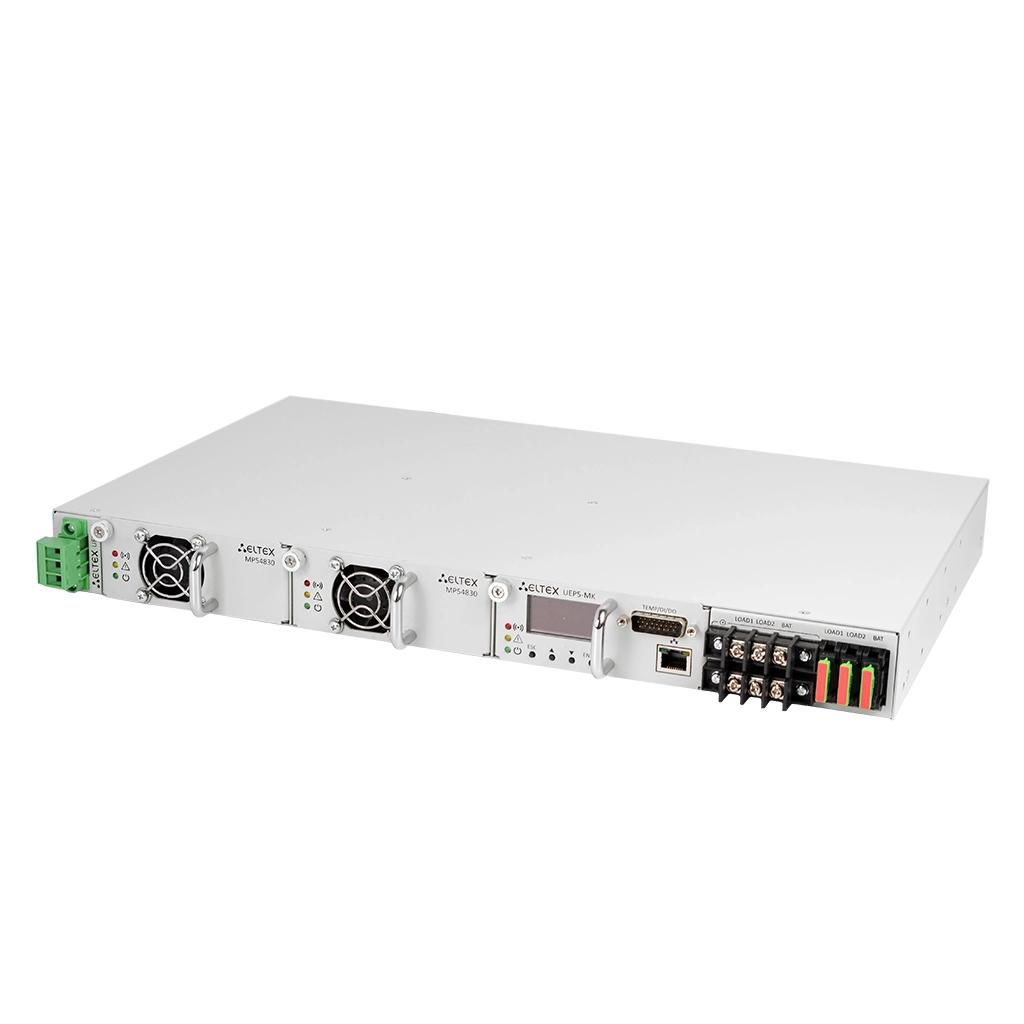

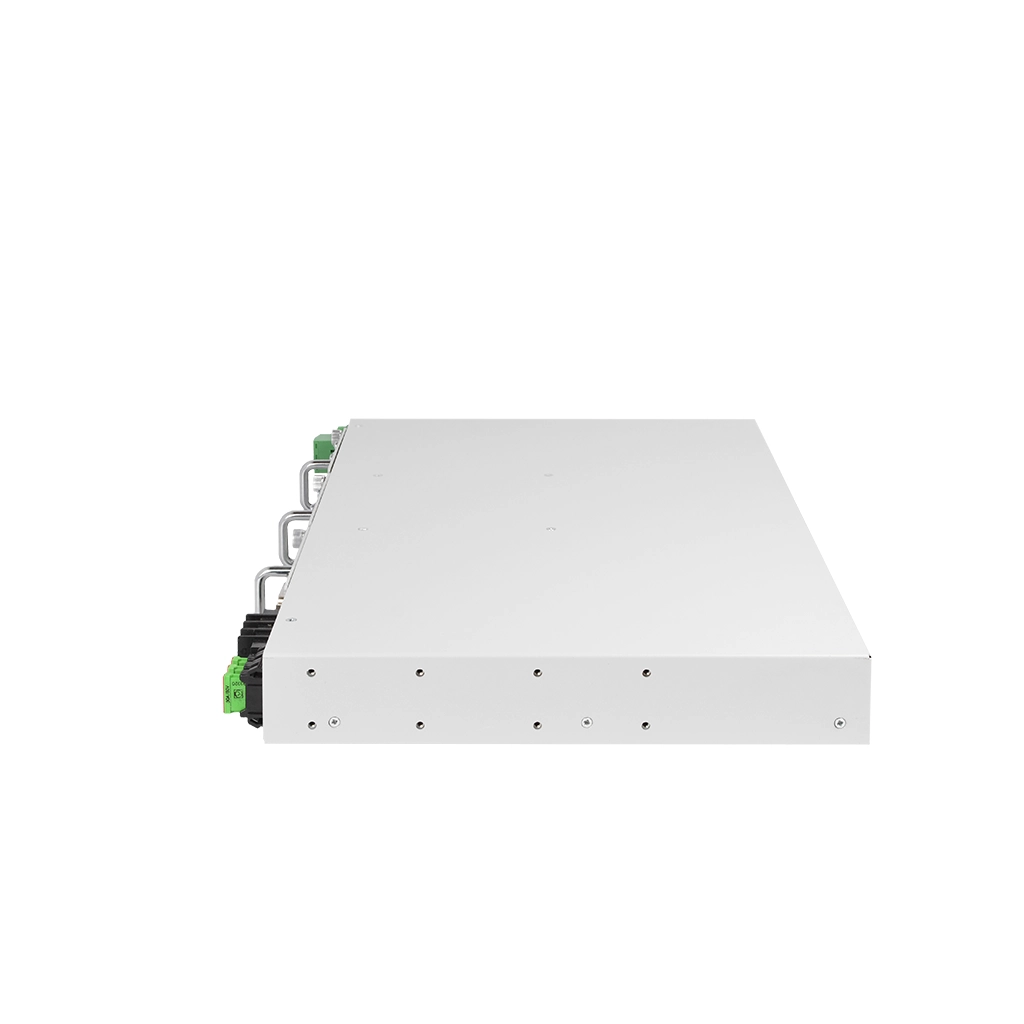

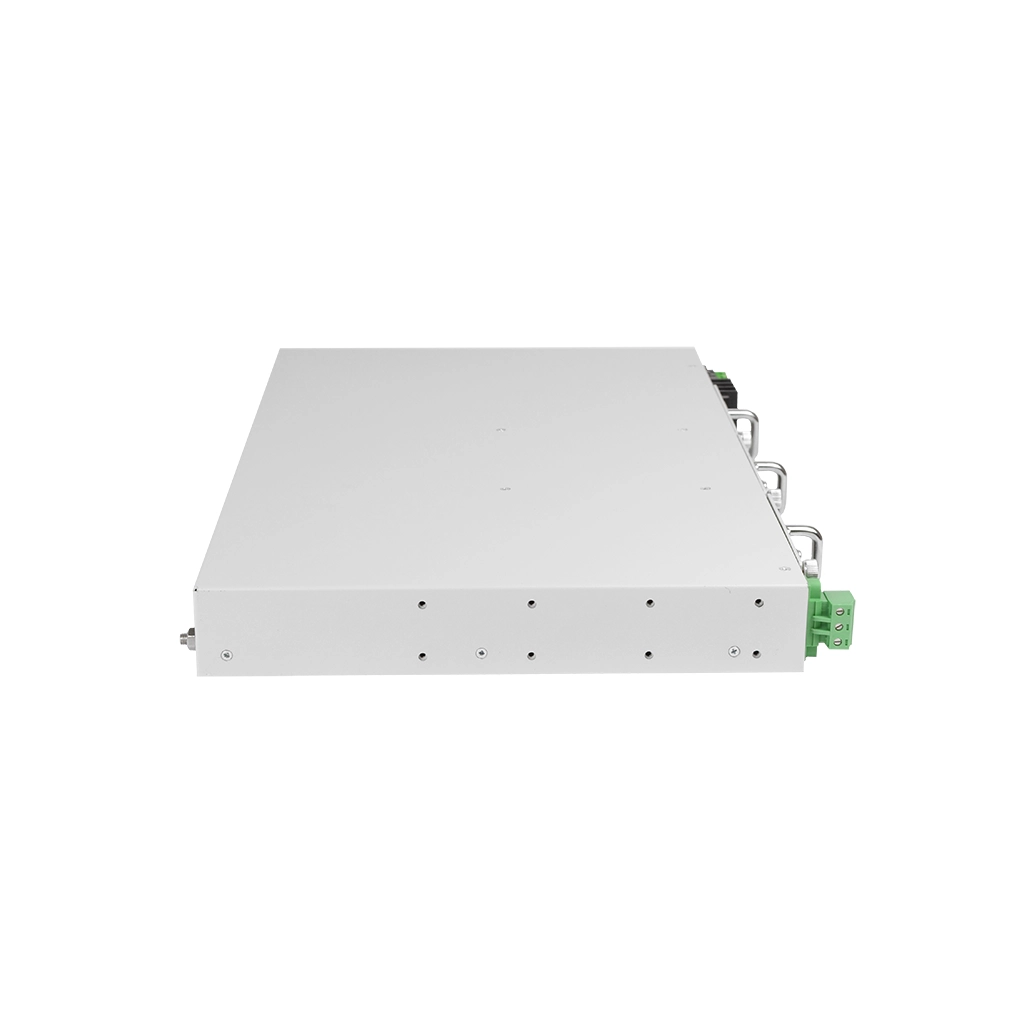

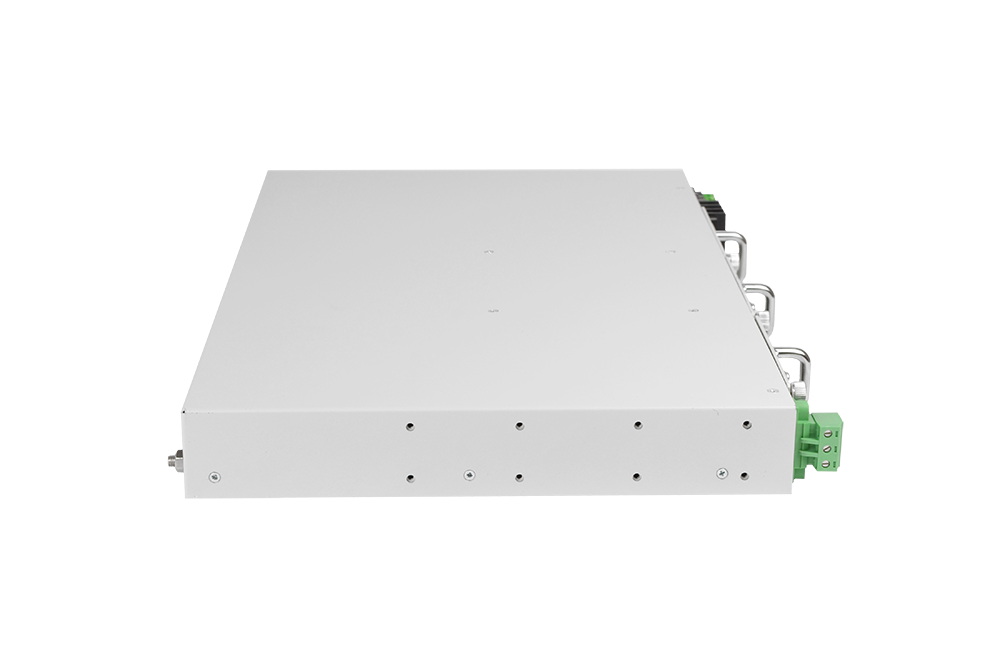

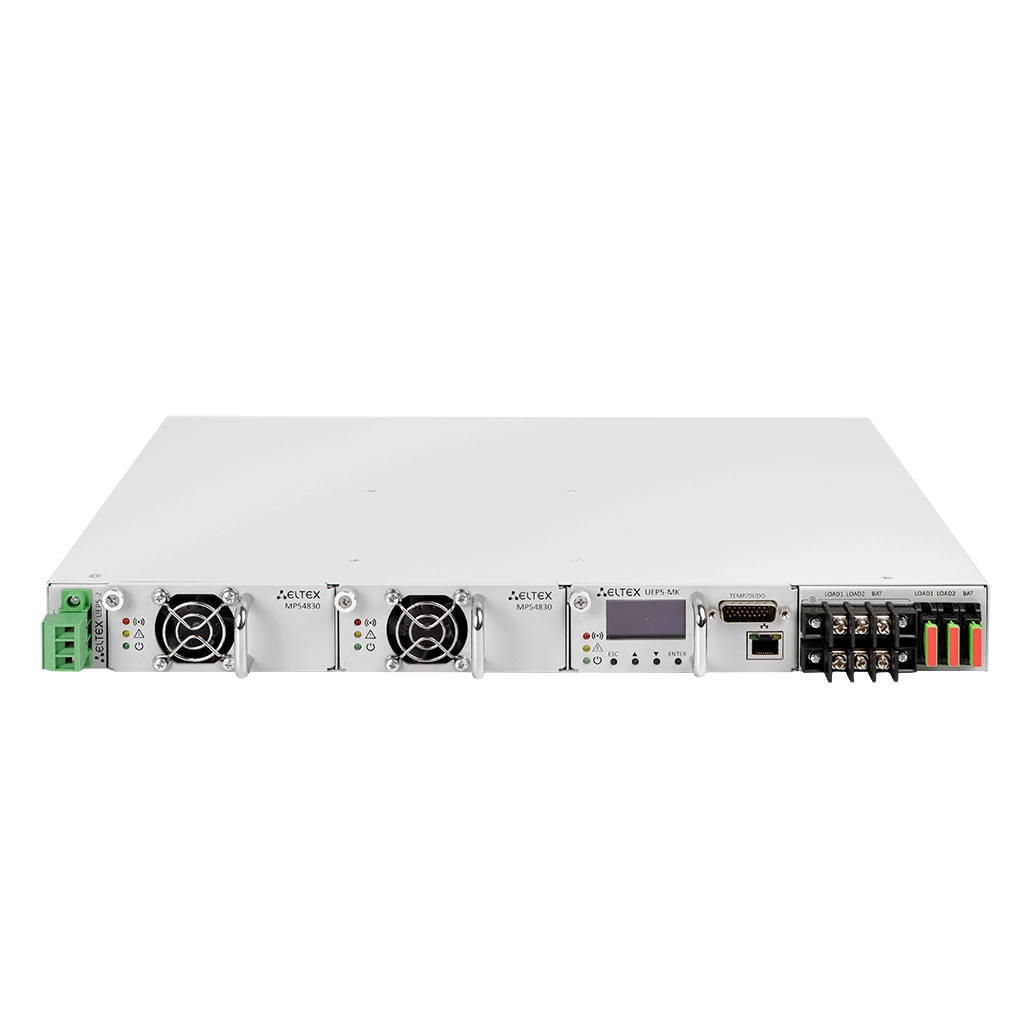

Устройство электропитания УЭП5-2 Eltex
Снят с производства
Устройство УЭП5-2 предназначено для обеспечения электропитанием телекоммуникационного оборудования производства Eltex или других производителей с номинальным входным напряжением 48 В постоянного тока и мощностью до 3 кВт (60 А), а также для заряда свинцово-кислотной аккумуляторной батареи. УЭП5-2 представляет собой модульную электропитающую установку, конструктивно выполненную в виде типового 19" каркаса высотой 1U.
Доступен к заказу
Заменён на: УЭП5-2 rev.B Eltex | Устройство электропитания
Артикул:
Каркас UEP5-2
Скопировать артикул
Скопировано
Общие параметры Каркас UEP5-2 Eltex
| Статус Минпромторг | Нет |
Габариты и вес
| Размер коробки ШхВхГ, мм | 550 x 85 x 450 |
| Вес брутто, кг | 7.1 |
Электротехнические параметры
Входные
- Максимальный диапазон входного напряжения - 176–265 В AC
- Номинальный диапазон входного напряжения - 200–240 В AC
- Входная частота - 47–63 Гц
- Коэффициент мощности - 0,89
Выходные
- Номинальное выходное напряжение - -48 В DC
- Диапазон выходного напряжения - -40...-58 В DC
- Максимальный выходной ток (при работе от АКБ) - 30 А
- Максимальный выходной ток (при работе от сети AC) - 60 A
- Максимальный выходной ток по линии «LOAD1» - 30 A
- Максимальный выходной ток по линии «LOAD2» - 30 A
- Максимальный входной/выходной ток по линии «BAT» - 30 A
- КПД не менее 90 %
Физические характеристики и условия окружающей среды
- Рабочая температура окружающей среды от -5 до +50 °C
- Температура хранения от -40 до +70 °C
- Рабочая влажность при температуре +25 °С - до 80%
- Масса:
- Устройство без модулей – 3,4 кг
- Сменный cиловой модуль МР54830 – 1,5 кг
- Сменный модуль управления UEP5-MK – 0,7 кг
- Устройство в полной комплектации – 7,1 кг
- Габариты (Ш × В × Г)
- Устройство электропитания UEP5-2 – 440 × 44 × 280 мм
- Сменный силовой модуль MР54830 – 106 × 43 × 259 мм
- Сменный модуль управления UEP5-MK – 106 × 43 × 212 мм
- Количество силовых модулей в устройстве - 2
- Количество модулей управления в устройстве - 1
Сменный модуль управления UEP5-MK
- 10/100BASE-TX (RJ-45) - 1
- ЖК-дисплей - Монохромный дисплей с диагональю 1,54" дюйма
- Разрешение ЖК-дисплея - 128 × 64 пикселей
Возможности UEP5-2
- горячая замена силового модуля и модуля управления без отключения питания нагрузки и обесточивания UEP5-2
- подключение АКБ
- подключение двух линий нагрузки, питание потребителей с любым типом нагрузки
- одновременное питание нагрузки и заряд АКБ при постоянном буферном напряжении
- защита АКБ от глубокого разряда. Напряжение отключения батареи 43,4±0,5 В
- защита выходных цепей устройства от коротких замыканий на выходе любого из силовых модулей
- контроль параметров (выходное напряжение UEP, напряжение на АКБ, ток нагрузки, ток заряда батареи, выходной ток каждого модуля питания) и задание режимов работы через CLI и web-интерфейс
Основные функции управления
- загрузка и выгрузка конфигурационного файла по TFTP
- протокол SNMP
- интерфейс командной строки (CLI)
- SNTP (Simple Network Time Protocol)
- локальная аутентификация
- SSH-сервер, Telnet-сервер
- автоматическая настройка DHCP
- локальный журнал событий
- локальный журнал истории команд
- Горячая замена силового модуля и модуля управления
- Подключение АКБ
- Защита АКБ от глубокого разряда
- Контроль параметров
- Поддержка протокола SNMP
- Интерфейс командной строки (CLI)
- Web-интерфейс
Устройство УЭП5-2 предназначено для обеспечения электропитанием телекоммуникационного оборудования производства Eltex или других производителей с номинальным входным напряжением 48 В постоянного тока и мощностью до 3 кВт (60 А), а также для заряда свинцово-кислотной аккумуляторной батареи. УЭП5-2 представляет собой модульную электропитающую установку, конструктивно выполненную в виде типового 19" каркаса высотой 1U.
Документация
Предыдущие версии
Описание
Программное обеспечение
Сертификаты
Чертежи и 3D-модели
Устройство электропитания UEP5-2, каркас 19" стоечный 1U, с установкой до 2-х модулей питания MP54830, 48В
