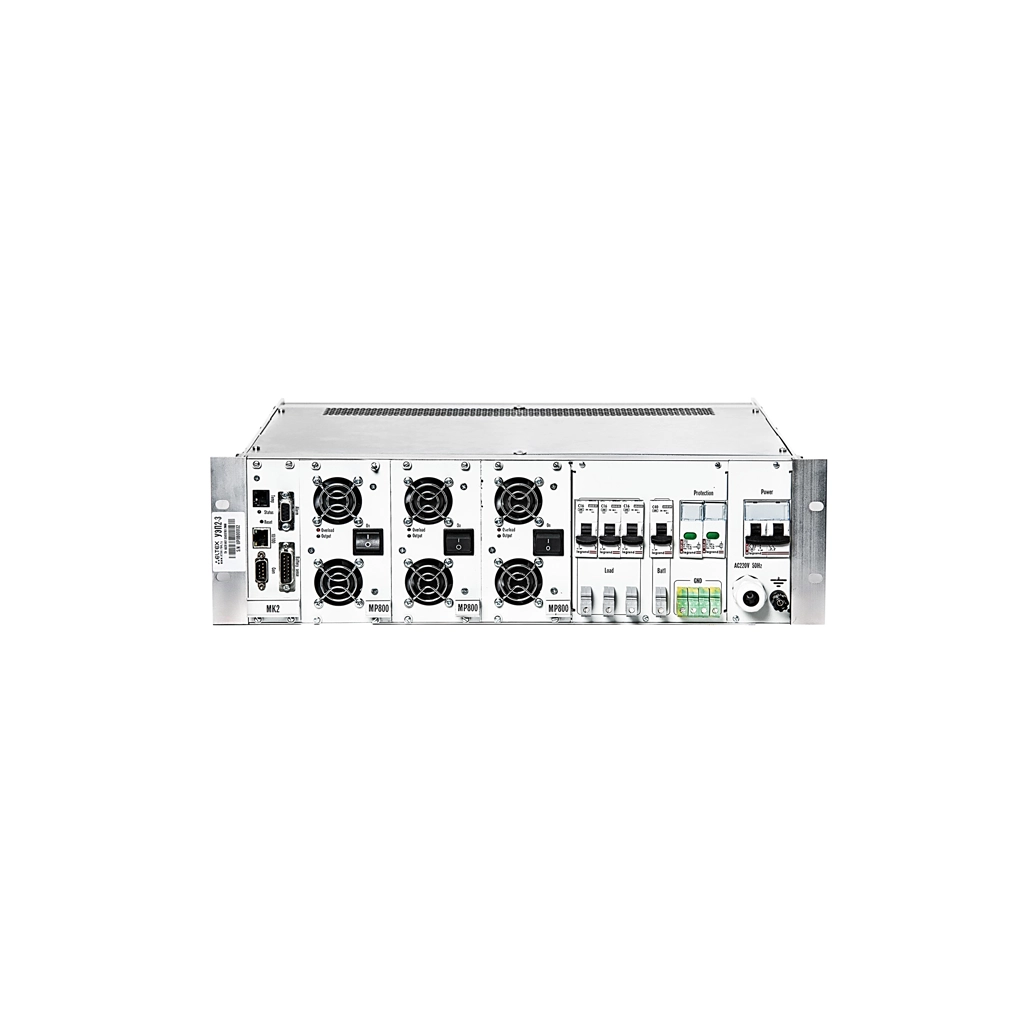

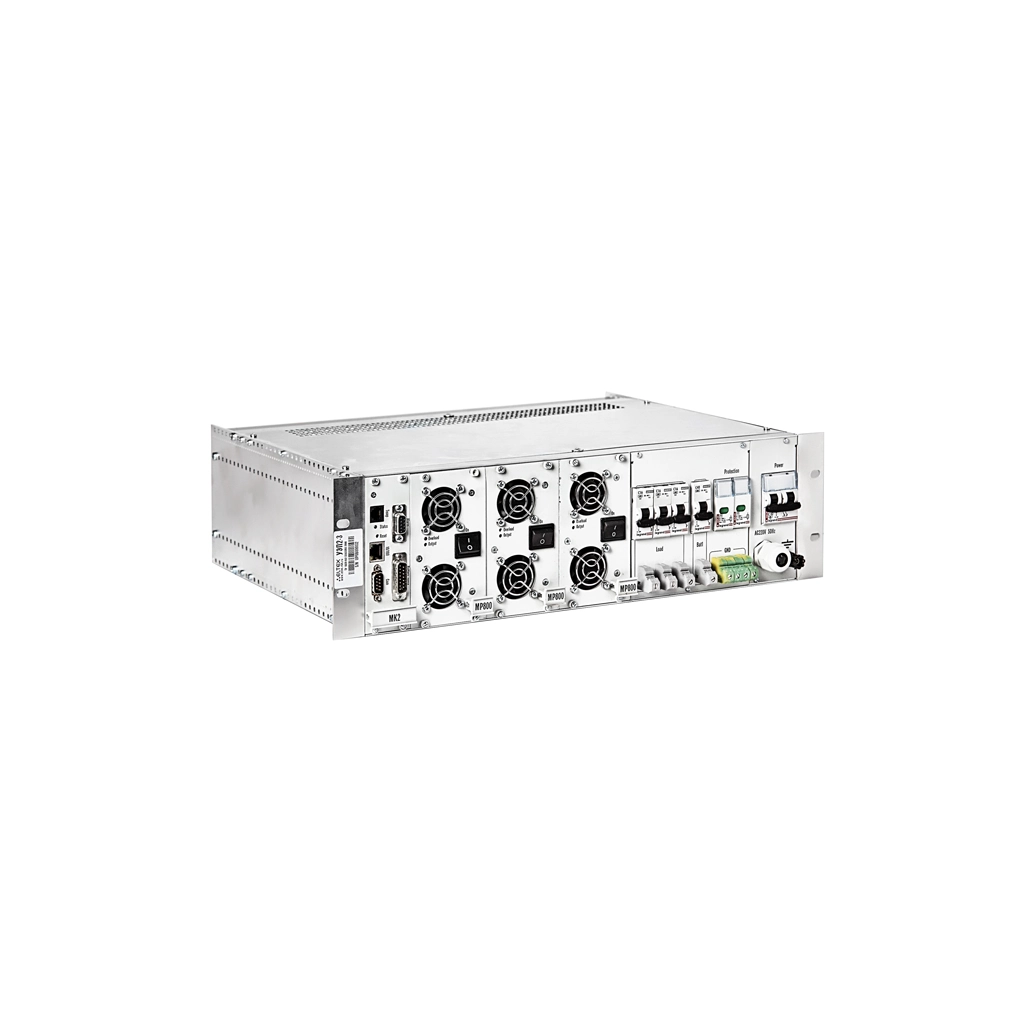

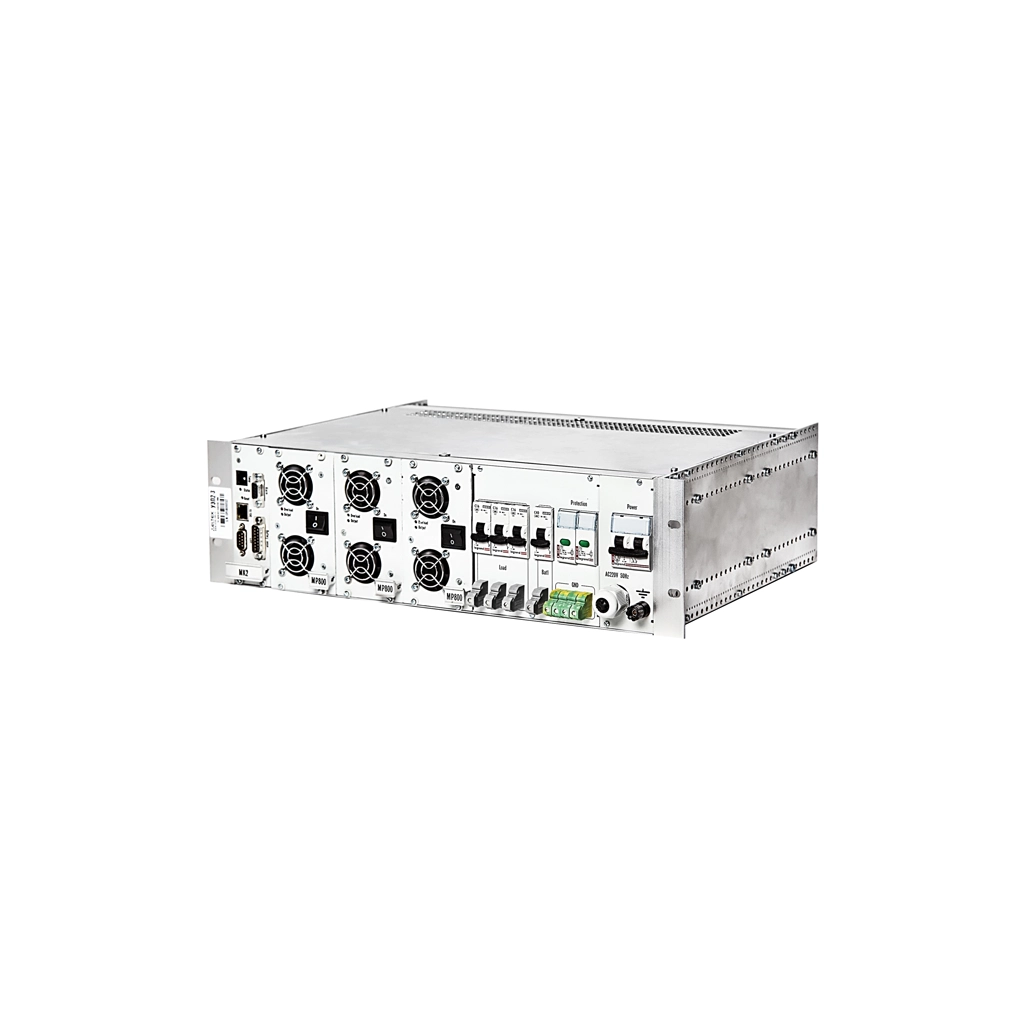

Устройство электропитания УЭП2-3 Eltex

Устройство электропитания УЭП2-3 предназначено для обеспечения электропитанием телекоммуникационного оборудования производства предприятия «Элтекс» или других производителей с номинальным входным напряжением 48 В или 60 В постоянного тока и мощностью до 2,4 кВт, а также – для заряда аккумуляторной батареи.

Электропитание УЭП осуществляется от однофазной сети переменного тока с номинальным напряжением 220 В с допустимым отклонением ±20 % и частотой 50±2,5 Гц.

В состав УЭП входят:

• модули питания МП800, до 3-х модулей;
• модуль контроллера MK2;
• несущее шасси.

Модуль питания представляет собой преобразователь из 220 В переменного тока в 43-69 В постоянного, с максимальной выходной мощностью до 800 Вт, с возможностью дистанционного управления выходным напряжением. Все модули питания работают на общую выходную шину. Установку выходного напряжения и контроль за параметрами УЭП осуществляет модуль контроллера (МК).

Модуль управления представляет собой микропроцессорное устройство для реализации функций оптимального распределения нагрузки между модулями питания, а также контроля следующих параметров УЭП:

• выходное напряжение УЭП;
• напряжение на аккумуляторной батарее;
• ток нагрузки;
• ток заряда батареи;
• выходной ток каждого модуля питания;
• напряжение на каждой батарее двух групп АКБ;
• выходное напряжение;
• температура в помещении.

Модуль контроллера может подключаться в IP-сеть при помощи стандартного Ethernet-коннектора, находящегося на передней панели модуля. При этом конфигурирование и мониторинг УЭП возможны при помощи web-интерфейса, CLI по Telnet, SNMP. При отсутствии IP-сети модуль контроллера может подключаться к станции МС240 через СОМ–порт. Это позволяет осуществлять дистанционный контроль и задание режимов работы УЭП из ЦТЭ.

В режиме дистанционного контроля возможно получение информации о наличии входного первичного напряжения 220 В, о напряжении на батарее, токах нагрузки и заряда батареи, выходных токах модулей питания. Возможно дистанционное задание напряжения на батарее и максимального тока заряда батареи. В модуле управления предусмотрена релейная сигнализация состояния УЭП «сухими контактами».

В УЭП имеется защита выходных цепей устройства от коротких замыканий на выходе любого из выпрямителей и на любом выводе для подключения к нагрузке или батарее. Предусмотрено подключение двух линий нагрузки.УЭПкомплектуется устройством защиты батарей от глубокого разряда РТБ1-20.
