Построение локальной сети нового блока больницы в Москве
Описание проекта
Построение локальной сети, покрытия Wi-Fi и установка мультимедиа-системы в новом блоке и ее соединение с локальной сетью больницы.
Особенность проекта
- Необходимо поднять соседство с сетью больницы по OSPF;
- Настроить сеть Wi-Fi;
- Подключить внешнюю систему мультимедиа.
Скидка с первого заказа!

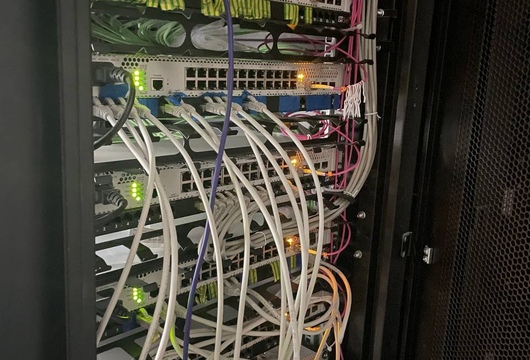

Фото оборудования в эксплуатации:
Описание схемы связи
- В качестве коммутатора ядра используется MES7048. Данный коммутатор подключен к ядру больничной сети двумя линиями 10G при помощи протокола LACP, и настроена динамическая маршрутизация по протоколу OSPF;
- Точки доступа WEP-3ax и сервер с контроллером SoftWLC подключены в коммутатор доступа. По площади корпуса настроена бесшовная сеть;
- Система мультимедиа сторонней компании подключена в другой коммутатор доступа.
Доступ в интернет осуществляется через стык с больничной сетью.
Ядро связи
| Наименование | Артикул | Количество | |
|---|---|---|---|
| Коммутатор ядра | |||
|

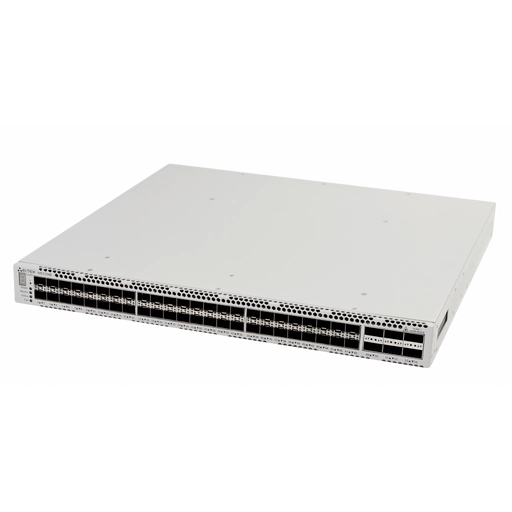

Ethernet-коммутатор MES7048, 48 портов 10G Base-R, 6 портов 100G(QSFP+), коммутатор L3, 2 слота для модулей питания | MES7048 | 1 шт |
|
PM350-220/12 rev.B - Модуль питания AC-220/DC-12, мощность до 350 Вт. | PM350-220/12 | 2 шт |
| Коммутаторы доступа | |||
|
Ethernet-коммутатор MES2324P, 24 порта 10/100/1000 Base-T (PoE/PoE+), 4 порта 10GBase-R (SFP+)/1000Base-X (SFP), L3, 220V AC | MES2324P | 9 шт |
| Поставка комплекта кабелей и трансиверов | |||
|
SFP+ 20 км 10G модуль, 1 волокно, TX 1330, RX 1270, LC | FH-SPB321TCDL20 | 11 шт |
|
|
SFP+ 20 км 10G модуль, 1 волокно, TX 1270, RX 1330, LC | FH-SPB231TCDL20 | 11 шт |
| Система Wi-Fi | |||
|
Точка доступа WEP-3ax, 802.11ax (WiFi 6), 2.4/5GHz; 2х2 MU-MIMO; 1 порт 100/1000/2500 Base-T, 48/56В PoE+ | WEP-3ax | 10 шт |
|
Опция WLC. Софт контроллер со встроенным решением AAA и порталом авторизации для одной точки доступа Eltex | WLC | 10 шт |
Оборудование из кейса
ТОРП
48x10G SFP+
6x100G QSFP28
ООВ
6x100G QSFP28
ООВ
Снят
ТОРП
24 x 1G (RJ-45)
4 x 10G (SFP+)
Console RS-232 (RJ-45)
4 x 10G (SFP+)
Console RS-232 (RJ-45)
ТОРП
1x2.5G PoE+
2.4 ГГц - b/g/n/ax
5 ГГц - a/n/ac/ax
MU-MIMO 2x2
BSS Coloring
2.4 ГГц - b/g/n/ax
5 ГГц - a/n/ac/ax
MU-MIMO 2x2
BSS Coloring
