Подбор устройства электропитания УЭП

Устройства электропитания УЭП.

В данной статье рассмотрим линейку устройств электропитания от производителя Элтекс.  Серия УЭП предназначена для обеспечения электропитанием телекоммуникационного оборудования производства предприятия «Элтекс» или других производителей, с входным напряжением 48В и 60В постоянного тока.

В данном сегменте представлены 4 вида устройств: УЭП1-1, УЭП2-3, УЭП2-5 и УЭП3-3.

Рассмотрим каждое по отдельности.

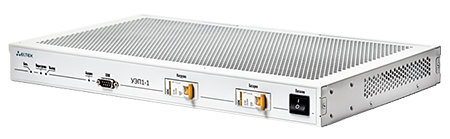

УЭП1-1

УЭП1-1 является компактным и недорогим решением для узлов связи с мощностью до 250Вт. Он выполнен в стандартном 19" каркасе высотой 1U.  Это готовое решение, которое включает в себя карскас, модуль контроллера и блок питания на 250Вт.

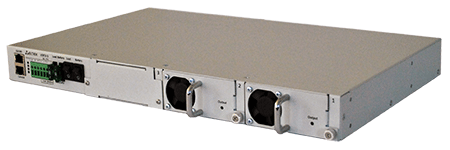

УЭП3-3


УЭП3-3 является более мощным решением. Он  также выполнен в стандартном 19" каркасе высотой 1U и рассчитан на работу в узлах связи с мощностью до 780Вт. Данное устройство, в отличии от УЭП1-1, может комплектоваться дополнительными блоками питания МП260, мощность каждого из которых составляет до 260Вт. Модули МП260 не идут в комплекте с каркасом УЭП3-3, их необходимо приобретать отдельно.

Дополнительный функционал:
- сетевой мониторинг по протоколу SNMP;
- удаленное управление через WEB-интерфейс.

Пример расчета УЭП3-3 в максимальной комплектации, до 780 Вт (48В):

Наименование Обозначение Кол-во
1 Каркас 19" стоечный 3U, с установкой до 3-х модулей МП800, 48В Каркас УЭП2-3 1
2 Модуль блока питания, 260Вт, 48В МП260 3

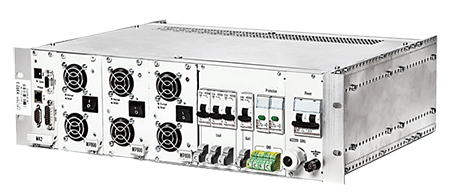

УЭП2-3

УЭП2-3 рассчитан на работу в узлах связи с потребляемой мощностью до 2,4 кВт. УЭП2-3 выполнен в стоечном исполнении и занимает 3U. Для полноценной работы устройства потребуется приобрести каркас (3U), модуль контроллера (МК2) и отдельно блоки питания МП800, мощность каждого из которых составляет 800Вт. Каркас вмещает до 3-х модулей МП800.

Дополнительный функционал:
- сетевой мониторинг по протоколу SNMP;
- удаленное управление через WEB-интерфейс.

Пример расчета УЭП2-3 в максимальной комплектации, до 2,7 кВт (48В):

Наименование Обозначение Кол-во
1 Каркас 19" стоечный 3U, с установкой до 3-х модулей МП800, 48В Каркас УЭП2-3 1
2 Модуль контроллера МК2 1
3 Модуль блока питания,13A, 48 В МП800 3

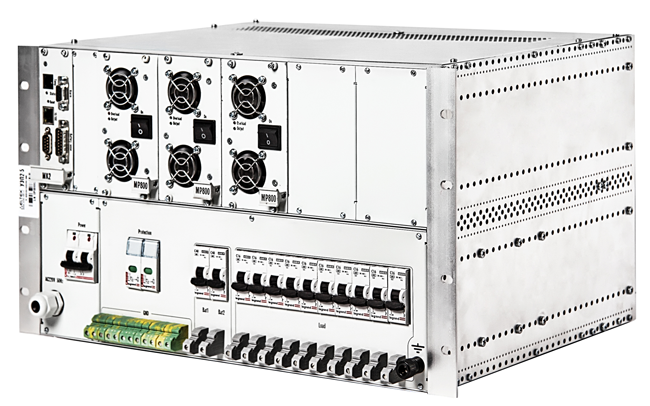

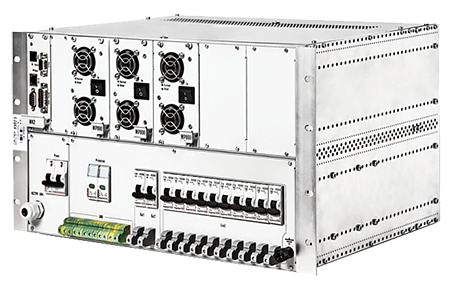

УЭП2-5

УЭП2-5 является более мощной модификацией УЭП-2-3 и рассчитан на работу в узлах связи с потребляемой мощностью до 4 кВт. УЭП2-5 выполнен в стоечном исполнении и занимает 6U. Для полноценной работы устройства потребуется приобрести каркас (6U), модуль контроллера (МК2) и отдельно блоки питания МП800. Каркас вмещает до 5-и модулей МП800.

Дополнительный функционал:
- сетевой мониторинг по протоколу SNMP;
- удаленное управление через WEB-интерфейс.

Пример расчета УЭП2-5 в максимальной комплектации, до 4 кВт (48В):

Наименование Обозначение Кол-во
1 Каркас 19" стоечный 6U, с установкой до 5-ти модулей МП800, 48В Каркас УЭП2-5 1
2 Модуль контроллера МК2 1
3 Модуль блока питания,13A, 48 В МП800 5
л

Подключение АКБ.



Для предотвращения аварийного завершения работы при отключении света, вся линейка оборудования УЭП имеет возможность подключения дополнительно внешних аккумуляторных батарей. Например CSB GP1272, 12В.
Чтобы получить напряжение 48В, потребуется последовательно подключить 4-е таких АКБ, для 60В, соответственно 5 АКБ.

Ключевым параметром при подборе УЭП является напряжение (48В или 60В) и мощность. В зависимости от последнего параметра и рассчитывается бюджет мощности.  Более подробную информацию о цене и наличии УЭП, вы можете узнать у менеджеров официального дилера завода - Элтекс Коммуникации.  Получить консультацию
