Чипсет SMG-2016 Marvell Armada-XP был заменен производителем на новый Marvell Armada 7040,
что и послужило причиной создания SMG-3016, который является улучшенной версией SMG-2016.
Концепция устройства осталась той же:

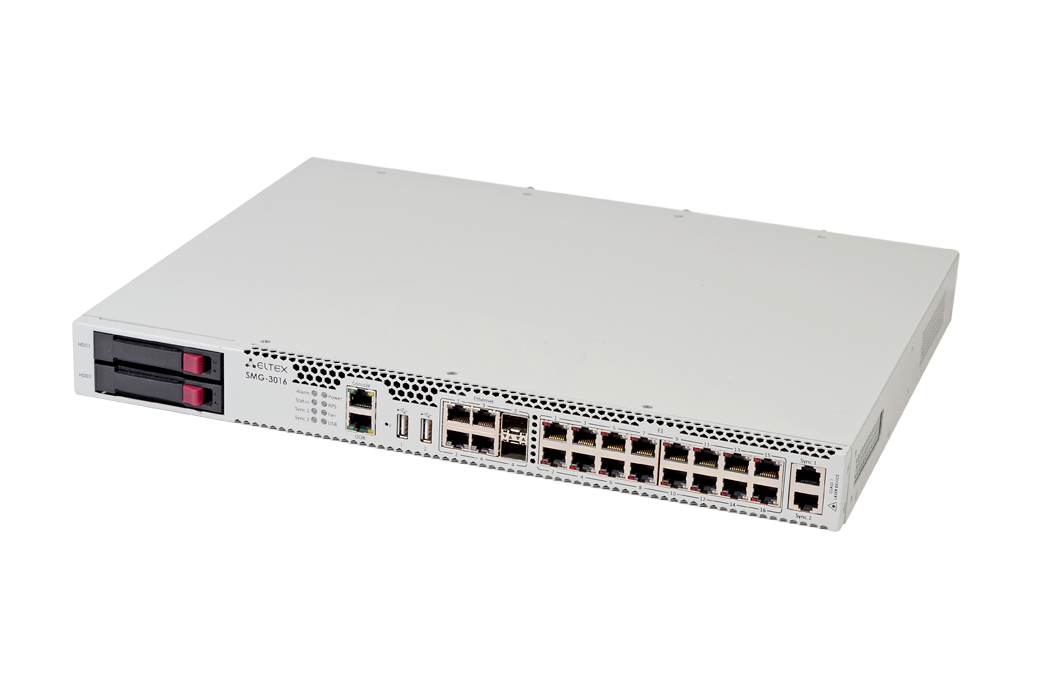

Его основная функция выполнение конвертации из E1 в SIP. На лицевой панели устройства находятся 16 портов e1 в формате rj-45
два порта для внешней синхронизации, встроенный switch уровня L2 с двумя комбо-портами, два USB, консольный и OOB порты.
Здесь находятся два шасси для установки накопителей форм-фактора два с половиной дюйма посмотрим на заднюю панель устройства.
На задней панели представлены слоты блоков питания и охлаждения:
один модуль 48 вольт постоянного тока и один модуль 220 вольт
переменного тока. Модули можно комбинировать как угодно.
И два сменных блока охлаждения по два вентилятора на каждом.
SMG-3016 это хороший софт свич класса 4. Например вы можете подключиться к
Ростелекому по потоку Е1, к МТТ по протоколу SIP и подключить несколько
собственных АТС. SMG-3016 осуществляет маршрутизацию вызовов и подмену номеров.
Шлюз SMG же может использоваться с биллинговой системой по протоколу radius, авторизовать абонентов и блокировать их за неуплату.
SMG-3016 имеет место для установки потоковых модули м4e1, и шесть мест для установки ip-субмодулей сессий sm-vp-m300.
В минимальной комплектации шлюз поддерживает четыре потока E1. Для поддержки потоков E1 применяется субмодуль m4e1
Один такой суп модуль добавляя 4 потока е1. Субмодуль ip-сессий sm-vp-m300 разработан на базе процессора mindspeed и
поддерживает одновременно до 128 ip-сессий.
Под радиатором находится центральный процессор, он равномерно распределяет нагрузку между всеми модулями устройства.
Всех операторов связи волнует вопрос сдачи устройство Роскомнадзор.
SMG-3016 имеет сертификаты городской АТС,комбинированной, междугородной, международной АТС и другие.
Все сертификаты вы можете увидеть у нас на сайте.
Также есть формуляр, он поставляется в комплекте и необходим
для сдачи устройство в Роскомнадзор.
Шлюз поддерживает СОРМ. СОРМ работает по
приказу 268 и включается в пульт по потоку E1.
Один из портов и один мы назначаем под СОРМ, далее подключаемся к пульту СОРМ.
Если нет E1 канала до пульта, можно пробросить и один через ip-сеть с помощью мультиплексора.
Пример мультиплексора TopGate производство Eltex.
Он позволяет пробросить поток е1 через ip-сеть.
Заводим поток, отправляемого через ip-сеть,в точке включения в пульт ставим
такой же мультиплексор, вытаскиваем поток и включаемся в пульт.
Таким образом, многие операторы уже успешно сдали СОРМ
