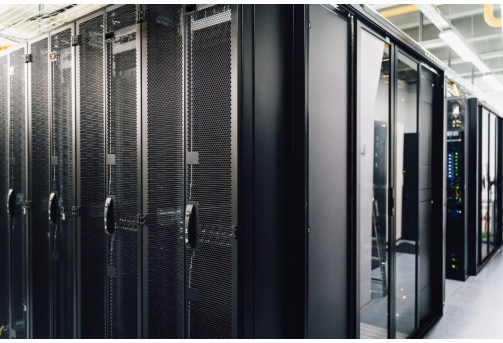

ЦОД для организации из системы здравоохранения, г.Москва

ЦОД для организации из системы здравоохранения, г.Москва

Описание проекта
Развернуть виртуализованную инфраструктуру
Особенность проекта
Виртуализированная инфраструктура построена на решениях отечественных вендоров.
Скидка с первого заказа!
Мы дилер №1 Eltex

Описание проекта:
Целью проекта было построение виртуализованной инфраструктуры и подключение к вышестоящему маршрутизатору/firewall.




Коммутаторы вычислительной подсистемы
В двух стойках установлены физические серверы с виртуализацией. В каждой помещается по 10 серверов и по 2 коммутатора ядра MES7048. Пара коммутаторов в стойке собрана в физический стек посредством двух кабелей 100G QSFP28 DAC. Каждый сервер оборудован сетевой картой с четырьмя портами SFP+, два из которых подключаются к портам разных юнитов стека по протоколу LACP для отказоустойчивости, а остальные два - к двум разным коммутаторам СХД по схеме active/backup.


Стеки коммутаторов из двух разных стоек соединяются между собой по протоколу LACP четырьмя соединениями 100G по принципу каждый с каждым, что дает большую пропускную способность и высокую отказоустойчивость.



Коммутаторы СХД
Данная пара коммутаторов предназначена для соединения серверов и СХД. От серверов идет по одному соединению 10G в каждый коммутатор, а от СХД каждая пара портов подключается к одному из двух коммутаторов. Отказоустойчивость достигается протоколом iSCSI на СХД и Серверах.



Коммутаторы  управления вычислительной системы
Коммутаторы MES3324 установлены в каждой стойке для организации управление и мониторинг коммутаторами MES7048 (OOB-порт) и серверами (IPMI и Management)

ЦОД
Наименование Артикул Количество
Коммутаторы СХД
Ethernet-коммутатор MES7048, 48 портов 10G Base-R, 6 портов 100G(QSFP+), коммутатор L3, 2 слота для модулей питания Ethernet-коммутатор MES7048, 48 портов 10G Base-R, 6 портов 100G(QSFP+), коммутатор L3, 2 слота для модулей питания MES7048 2 шт
PM350-220/12 rev.B - Модуль питания AC-220/DC-12, мощность до 350 Вт. PM350-220/12 rev.B - Модуль питания AC-220/DC-12, мощность до 350 Вт. PM350-220/12 4 шт
Сертификат на увеличение гарантийного обслуживания Ethernet-коммутатора MES7048 до 3-х лет Сертификат на увеличение гарантийного обслуживания Ethernet-коммутатора MES7048 до 3-х лет MES7048 SE-3 2 шт
Коммутаторы вычислительной подсистемы
Ethernet-коммутатор MES7048, 48 портов 10G Base-R, 6 портов 100G(QSFP+), коммутатор L3, 2 слота для модулей питания Ethernet-коммутатор MES7048, 48 портов 10G Base-R, 6 портов 100G(QSFP+), коммутатор L3, 2 слота для модулей питания MES7048 4 шт
PM350-220/12 rev.B - Модуль питания AC-220/DC-12, мощность до 350 Вт. PM350-220/12 rev.B - Модуль питания AC-220/DC-12, мощность до 350 Вт. PM350-220/12 9 шт
Сертификат на увеличение гарантийного обслуживания Ethernet-коммутатора MES7048 до 3-х лет Сертификат на увеличение гарантийного обслуживания Ethernet-коммутатора MES7048 до 3-х лет MES7048 SE-3 4 шт
Коммутаторы управления вычислительной системы
Ethernet-коммутатор MES3348, 48 портов 10/100/1000Base-T, 4 порта 10GBase-X(SFP+)/1000Base-X(SFP), L3, 2 слота для модулей питания Ethernet-коммутатор MES3348, 48 портов 10/100/1000Base-T, 4 порта 10GBase-X(SFP+)/1000Base-X(SFP), L3, 2 слота для модулей питания MES3348 3 шт
Модуль питания PM 160-220/12  AC-220/DC-12 мощностью до 160 Вт Модуль питания PM 160-220/12 AC-220/DC-12 мощностью до 160 Вт PM160-220/12 7 шт
Сертификат на увеличение гарантийного обслуживания Ethernet-коммутатора MES3348 до 3-х лет Сертификат на увеличение гарантийного обслуживания Ethernet-коммутатора MES3348 до 3-х лет MES3348 SE-3 3 шт
Поставка комплекта кабелей и трансиверов
SFP+ Direct attach cable, 10G, 2m SFP+ Direct attach cable, 10G, 2m FH-DP1T30SS02 80 шт
SFP+ Direct attach cable, 10G, 5m SFP+ Direct attach cable, 10G, 5m FH-DP1T30SS05 40 шт
100G QSFP28 SR4 DAC CABLE 1M 100G QSFP28 SR4 DAC CABLE 1M FH-DP10T30QQ01 4 шт
Патч-корд UTP, категория 5е, RJ-45, 2 м 20 шт
Патч-корд UTP, категория 5е, RJ-45, 5 м 40 шт
10GbE SFP+, 300 м, MM, 2 волокна, 850 nm, LC, DDM 10GbE SFP+, 300 м, MM, 2 волокна, 850 nm, LC, DDM FH-SP851TCDL03 10 шт
ACD-QSFP28.SR4 трансивер QSFP28, 100G, SR4, 70/100m, MPO ACD-QSFP28.SR4 трансивер QSFP28, 100G, SR4, 70/100m, MPO ACD-QSFP28.SR4 8 шт
Патчкорд МРО-МРО ом3 25 метров 4 шт
SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm, LC,  DDM SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm, LC, DDM FH-S8512CDL05 6 шт
