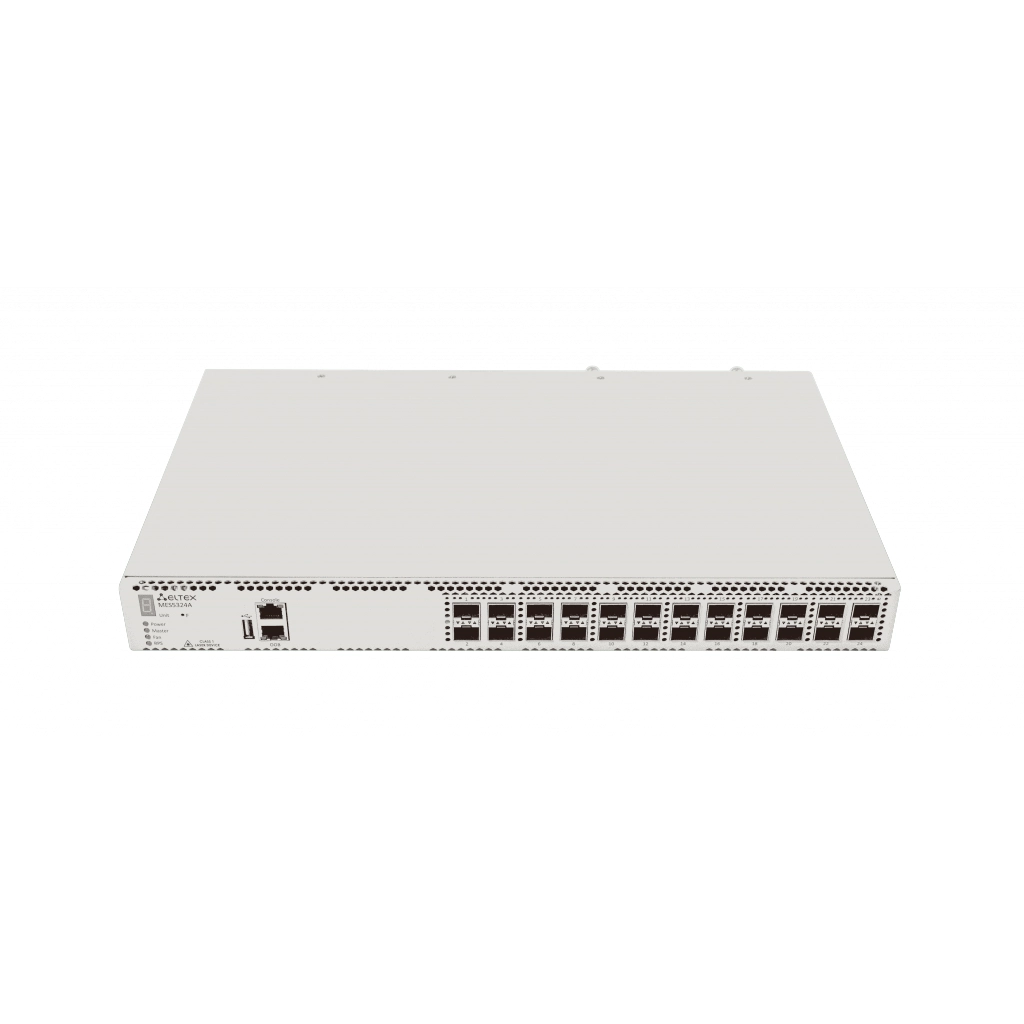

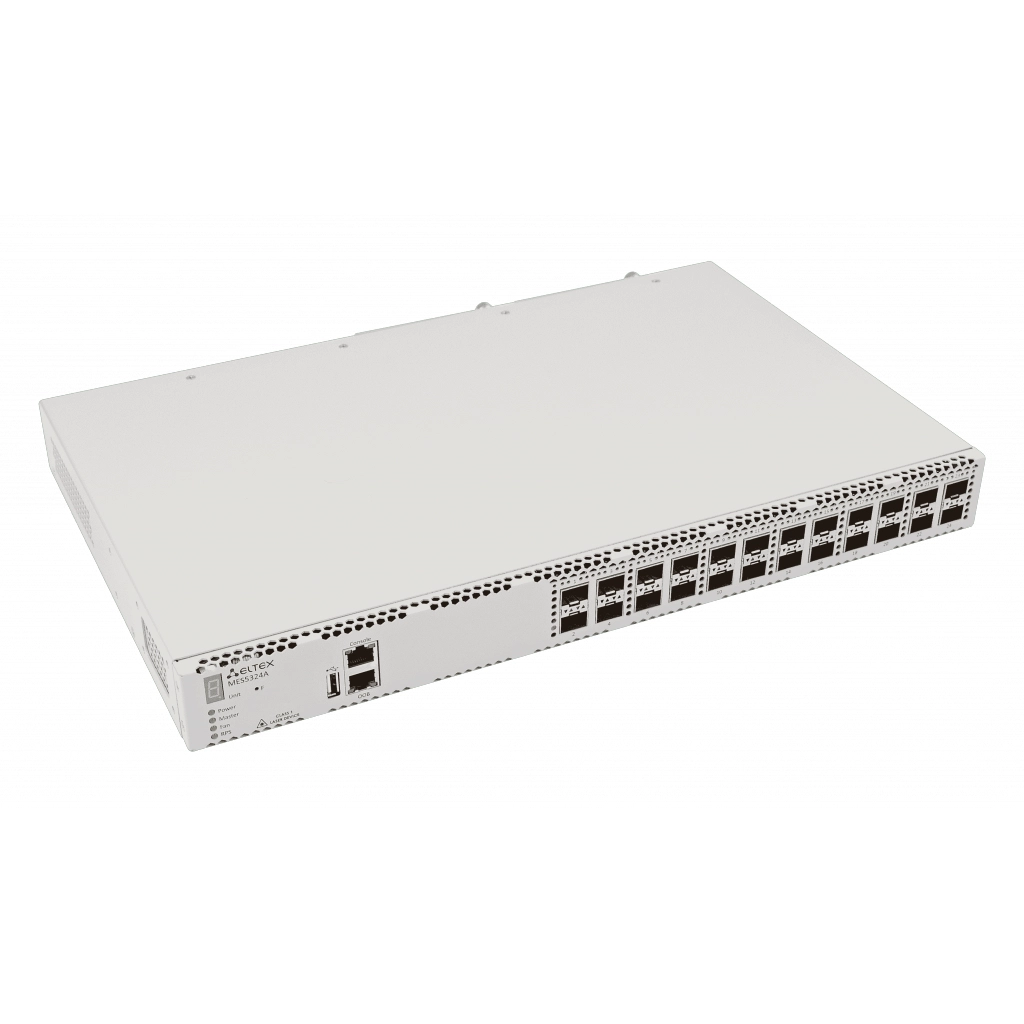

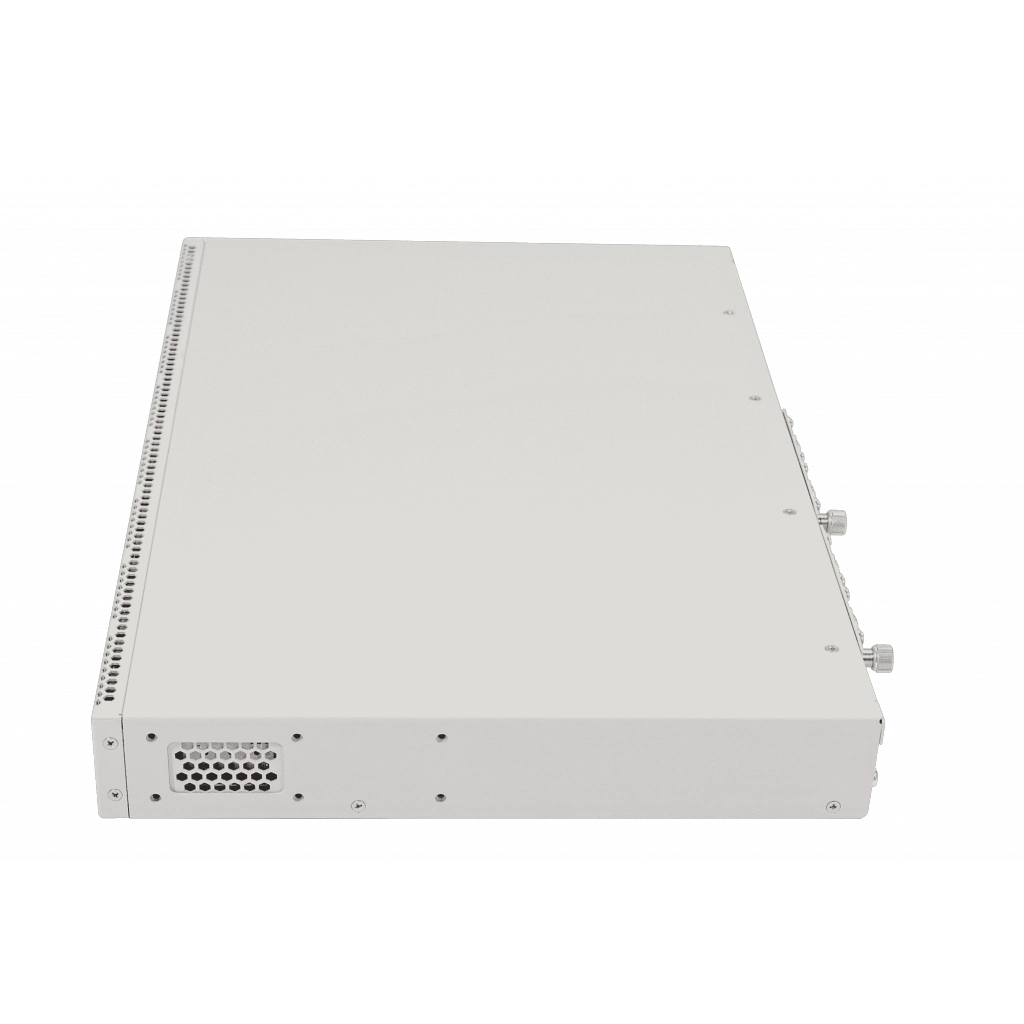

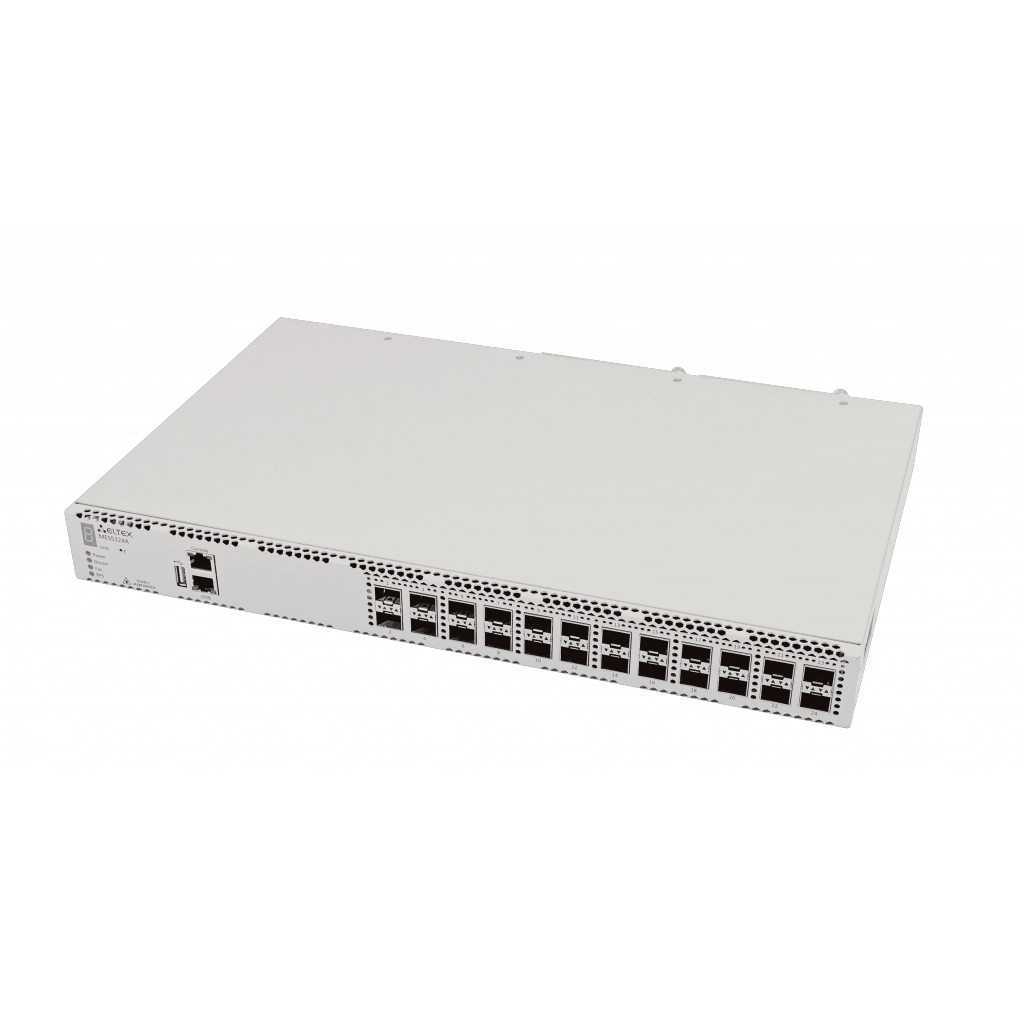

MES5324A rev.C/C1 Eltex | Коммутатор 24 порта SFP+
ЕРРРП (ТОРП)
Снят с производства
Заменён на: MES5332A rev.C
Артикул:
MES5324A rev.C/C1
MES5324A rev.C/C1 – это высокопроизводительные устройства, оснащенные интерфейсами 10GBASE-R/1000BASE-X и предназначенные для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД) в качестве Top-of-Rack или End-of-Row коммутаторов.
Наличие:
Скидка с первого заказа!
Гарантия до 5 лет
Мы дилер №1 Eltex
Офис: Новосибирск
Общие параметры MES5324A rev.C/C1 Eltex
| Особенности | – |
| MAC таблица | 32K |
| Уровень коммутатора | L3 |
| Кол-во портов DOWNLINK | 24 |
| Скорость DOWNLINK | 10G |
| Установка в стойку | 1U |
| Разъем для АКБ | – |
| PoE | – |
| Кол-во устройств в стеке | 8 |
| Питание | 2 смен.БП |
| Тип UPLINK | 10G |
| В реестре Минпромторга (ТОРП) | Да |
| Тип DOWNLINK | SFP+ |
| Размер коробки ШхВхГ, мм | 430 x 44 x 275 |
| Вес брутто, кг | 3.7 |
Ключевые особенности
- Пропускная способность 480 Гбит/с
- Неблокируемая коммутационная матрица
- 24 порта 10G
- Коммутатор уровня L3
- Front-to-Back вентиляция
- Стекирование до 8 устройств
- Резервирование источников питания
Коммутаторы MES5324A – это высокопроизводительные устройства, оснащенные интерфейсами 10GBASE-R/1000BASE-X и предназначенные для использования в операторских сетях в качестве устройств агрегации и в центрах обработки данных (ЦОД).
Порты устройства поддерживают работу на скоростях 1 Гбит/с (SFP) и 10 Гбит/с (SFP+), что обеспечивает гибкость в использовании и возможность постепенного перехода на более высокие скорости передачи данных. Неблокируемая коммутационная матрица позволяет осуществлять корректную обработку пакетов при максимальных нагрузках, сохраняя при этом минимальные и предсказуемые задержки на всех типах трафика.

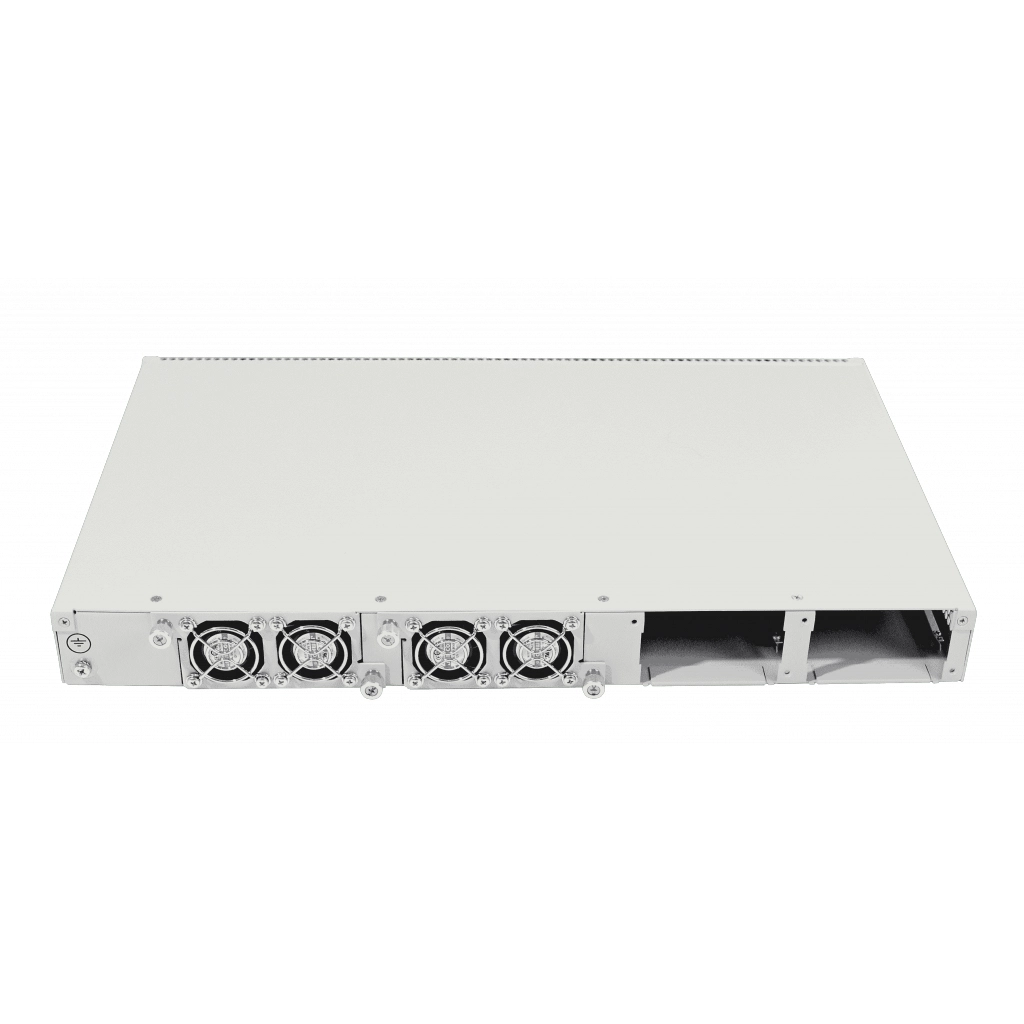

Схема вентиляции front-to-back обеспечивает эффективное охлаждение при использовании устройств в условиях современных ЦОД.
Дублированные вентиляторы и источники питания постоянного или переменного тока в сочетании с развитой системой мониторинга аппаратной части устройства позволяют получить высокие показатели надежности. Устройства имеют возможность горячей замены модулей питания и вентиляционных модулей, обеспечивая бесперебойность функционирования сети оператора.
Интерфейсы
- 24х10GBASE-R (SFP+)/1000BASE-X (SFP)
- 1х10/100/1000BASE-T (ООВ)
- 1xUSB 2.0
- 1xКонсольный порт RS-232 (RJ-45)
Производительность
- Пропускная способность - 480 Гбит/c
- Производительность на пакетах длиной 64 байта1 - 238 MPPS
- Объем буферной памяти - 3 Мбайт
- Объём ОЗУ (DDR3) - 2 Гбайт
- Объём ПЗУ (NAND Flash) - 1 Гбайт
- Таблица MAC-адресов - 32768
- Количество ARP-записей2 - 8 151
- Таблица VLAN - 4094
- Количество L2 Multicast-групп - 1024
- Количество правил SQinQ - 1320(ingress), 1320(egress)
- Количество правил ACL - 2 996
- Количество маршрутов L3 IPv4 Unicast3 - 16 288
- Количество маршрутов L3 IPv6 Unicast3 - 4 070
- Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM)3 - 8 143
- Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM)3 - 2 034
- Количество VRRP-маршрутизаторов - 127
- Максимальный размер ECMP-групп - 64
- Количество VRF - 16 (включая VRF по умолчанию)
- Количество L3 интерфейсов - 2050
- Максимальное количество VXLAN - 2094
- Link Aggregation Groups (LAG) - 32, до 8 портов в одном LAG
- Качество обслуживания QoS - 8 выходных очередей для каждого порта
- Размер Jumbo-фреймов - 10 240 байт
- Стекирование до 8 устройств
Функции интерфейсов
- Защита от блокировки очереди (HOL)
- Поддержка обратного давления (Back pressure)
- Поддержка Auto MDI/MDIX
- Поддержка сверхдлинных кадров (Jumbo frames)
- Управление потоком (IEEE 802.3X)
- Зеркалирование портов (SPAN, RSPAN)
- Стекирование
Функции при работе с МAC-адресами
- Независимый режим обучения в каждой VLAN
- Поддержка многоадресной рассылки (MAC Multicast Support)
- Регулируемое время хранения MAC-адресов
- Статические MAC-адреса (Static MAC Entries)
- Логирование событий MAC Flapping
Поддержка VLAN
- Поддержка Voice VLAN
- Поддержка IEEE 802.1Q
- Поддержка Q-in-Q
- Поддержка Selective Q-in-Q
- Поддержка GVRP
Функции L2 Multicast
- Поддержка профилей Multicast
- Поддержка статических Multicast-групп
- Поддержка IGMP Snooping v1,2,3
- Поддержка IGMP Snooping Fast Leave на основе хоста/порта
- Поддержка PIM-Snooping
- Поддержка функции IGMP proxy-report
- Поддержка авторизации IGMP через RADIUS
- Поддержка MLD Snooping v1,2
- Поддержка IGMP Querier
- Поддержка MVR
Функции L2
- Поддержка STP (Spanning Tree Protocol, IEEE 802.1d)
- Поддержка RSTP (Rapid Spanning Tree Protocol, IEEE 802.1w)
- Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
- Поддержка PVSTP+
- Поддержка RPVSTP+
- Поддержка Spanning Tree Fast Link option
- Поддержка STP Root Guard
- Поддержка BPDU Filtering
- Поддержка STP BPDU Guard
- Поддержка Loopback Detection (LBD)
- Поддержка ERPS (G.8032v2)
- Поддержка Flex-link
- Поддержка Private VLAN
- Поддержка Layer 2 Protocol Tunneling (L2PT)
Функции L3
- Статические IP-маршруты
- Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP4 (IPv4 Unicast, IPv4 Multicast)
- Поддержка протоколов BFD (для BGP)
- Address Resolution Protocol (ARP)
- Поддержка Proxy ARP
- Поддержка протокола VRRP
- Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
- Балансировка нагрузки ECMP
- Поддержка функции IP Unnumbered
- Поддержка технологии VRF lite
Технология EVPN/VXLAN5
- Поддержка сервисов L2VPN
- Поддержка сервисов L3VPN
Функции Link Aggregation
- Создание групп LAG
- Объединение каналов с использованием LACP
- Поддержка LAG Balancing Algorithm
- Поддержка Multi-Switch Link Aggregation Group (MLAG)
Поддержка IPv6
- Функциональность IРv6 Host
- Совместное использование IРv6, IРv4
Сервисные функции
- Диагностика оптического трансивера
- Green Ethernet
Функции обеспечения безопасности
- Защита от несанкционированных DHCP-серверов (DHCP Snooping)
- Опция 82 протокола DHCP
- IP Source Guard
- Dynamic ARP Inspection
- Поддержка sFlow
- Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
- Проверка подлинности по портам на основе IEEE 802.1x
- Guest VLAN
- Система предотвращения DoS-атак
- Сегментация трафика
- Фильтрация DHCP-клиентов
- Предотвращение атак BPDU
- Фильтрация NetBIOS/NetBEUI
Списки управления доступом ACL
- L2-L3-L4 ACL (Access Control List)
- Поддержка Time-Based ACL
- IРv6 ACL
- ACL на основе:
- Порта коммутатора
- Приоритета IEEE 802.1p
- VLAN ID
- EtherType
- DSCP
- Типа IP-протокола
- Номера порта TCP/UDP
Основные функции качества обслуживания (QoS) и ограничение скорости
- Статистика QoS
- Ограничение скорости на портах (Shaping, Policing)
- Поддержка класса обслуживания IEEE 802.1р
- Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
- Управление полосой пропускания
- Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
- Три цвета маркировки
- Назначение меток CoS/DSCP на основании ACL
- Назначение меток VLAN на основании ACL
- Настройка приоритетов 802.1p для VLAN управления
- Перемаркировка DSCP to CoS, CoS to DSCP
- Назначение меток 802.1p DSCP для протокола IGMP
OAM
- 802.3ah Ethernet Link OAM
- 802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)
Основные функции управления
- Загрузка и выгрузка конфигурационного файла по TFTP/SCP
- Протокол SNMP
- Интерфейс командной строки (CLI)
- Web-интерфейс
- Syslog
- SNTP (Simple Network Time Protocol)
- Traceroute
- LLDP (802.1ab) + LLDP MED
- LLDP (IEEE 802.1ab)
- Управление доступом к коммутатору – уровни привилегий для пользователей
- Списки контроля доступа (Management ACL)
- Блокировка интерфейса управления
- Локальная аутентификация
- Фильтрация IP-адресов для SNMP
- Клиент RADIUS/TACACS+ (Terminal Access Controller Access Control System)
- Сервер Telnet, сервер SSH
- Клиент Telnet , клиент SSH
- Поддержка SSL
- Поддержка макрокоманд
- Журналирование вводимых команд
- Системный журнал
- Автоматическая настройка DHCP
- DHCP Relay (Option 12)
- DHCP Option 12
- Сервер DHCP
- Команды отладки
- Механизм ограничения трафика в сторону CPU
- Шифрование паролей
- Восстановление пароля
- Ping (IPv4/IPv6)
Функции мониторинга
- Статистика интерфейсов
- Удаленный мониторинг RMON/SMON
- Поддержка IP SLA
- Мониторинг загрузки CPU по задачам и типу трафика
- Мониторинг температуры
- Мониторинг TCAM
MIB
- RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
- RFC 1212 Concise MIB Definitions
- RFC 1213 MIB II
- RFC 1215 MIB Traps Convention
- RFC 1493, 4188 Bridge MIB
- RFC 1157, 2571-2576 SNMP MIB
- RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
- RFC 1271, 1757, 2819 RMON MIB
- RFC 2465 IPv6 MIB
- RFC 2466 ICMPv6 MIB
- RFC 2737 Entity MIB
- RFC 4293 IPv6 SNMP Mgmt Interface MIB
- Private MIB
- RFC 3289 DIFFSERV MIB
- RFC 2021 RMONv2 MIB
- RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
- RFC 2668 IEEE 802.3 MAU MIB
- RFC 2674, 4363 IEEE 802.1p MIB
- RFC 2233, 2863 IF MIB
- RFC 2618 RADIUS Authentication Client MIB
- RFC 4022 MIB для TCP
- RFC 4113 MIB для UDP
- RFC 3298 MIB для Diffserv
- RFC 2620 RADIUS Accounting Client MIB
- RFC 2925 Ping & Traceroute MIB
- RFC 768 UDP
- RFC 791 IP
- RFC 792 ICMPv4
- RFC 2463, 4443 ICMPv6
- RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
- RFC 793 TCP
- RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
- RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
- RFC 2571-2574 SNMP
- RFC 826 ARP
- RFC 854 Telnet
Физические характеристики
- Питание:
- 100-240 В AC, 50-60 Гц
- 36-72 В DC
- Варианты питания:
- один источник питания постоянного или переменного тока
- два источника питания постоянного или переменного тока, с возможностью горячей замены
- Максимальная потребляемая мощность не более 73 Вт AC
- Тепловыделение - 73 Вт
- Аппаратная поддержка Dying Gasp - нет
- Рабочая температура окружающей среды - от -10 до +45°С
- Температура хранения - от -50 до +70°С
- Рабочая влажность - не более 80%
- Вентиляция Front-to-Back, 4 вентилятора
- Исполнение - 19", 1U
- Размеры (ШхВxГ) 430х44х275 мм
- Вес 3,7 кг
1 Значения указаны для односторонней передачи
2 Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации
3 Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы
4 Поддержка протокола BGP предоставляется по лицензии
5 Поддержка технологии EVPN предоставляется по лицензии
Документация
Предыдущие версии
Описание
Предыдущие версии
Программное обеспечение
Предыдущие версии
Сертификаты
Ethernet-коммутатор MES5324A rev.C/C1, 1x10/100/1000BASE-T (ООВ), 24x10GBASE-R (SFP+)/1000BASE-X (SFP), коммутатор L3, 2 слота для модулей питания
Модуль питания PM100-48/12, 48V DC, 100W
Модуль питания PM160-220/12, 220V AC, 160W
SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL
SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM
SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM
SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM
SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM
SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm, LC, DDM
SFP 1,25 GE модуль 2 км, ММ, 2 волокна, 1310 nm, LC, DDM
SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM
.jpg)
SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM
SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM
SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM
SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM
SFP+ 10GE модуль 3 км, SM, 1 волокно, комплект TX/RX 1310/1310 LC, DDM
SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
SFP+ 10GE модуль 20 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
SFP+ 10GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
SFP+ 10GE модуль 60 км, SM, 1 волокно, комплект TX/RX 1330/1270 LC, DDM
SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP+ 10GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP+ 10GE модуль 100 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM
SFP+ 10GE модуль, 0.3 км, MM, 2 волокна, 850 nm, LC, DDM
SFP+ 10GE модуль, 20 км, SM, 2 волокна, 1310 nm, LC, DDM
SFP+ 10GE модуль, 40 км, SM, 2 волокна, 1550 nm, LC, DDM
SFP+ 10GE модуль, 80 км, SM, 2 волокна, 1550 nm, LC, DDM
SFP+ 10GE модуль, 100 км, SM, 2 волокна, 1550 nm, LC, DDM
SFP трансивер для 10/100/1000 BASE-T
SFP+ трансивер для 10GBASE-Т
SFP+ Direct attach cable, 10G, 1m
SFP+ Direct attach cable, 10G, 2m
SFP+ Direct attach cable, 10G, 3m
Опция EMS-MES-access системы Eltex.EMS для управления и мониторинга сетевыми элементами Eltex: 1 сетевой элемент MES-1000, MES-2000
Сертификат
Паспорт
Комплект крепления в 19"стойку
Руководство по эксплуатации (по запросу поставляется на CD-диске)
Провод заземления
Сертификаты на гарантию, замену, техподдержку
Скачать регламенты
Продление гарантийного обслуживания, MES5324A rev.C/C1 (используется при покупке с новым оборудованием. Включена в т.ч. стандартная гарантия производителя - 1 год)
[ для нового оборудования ]
Продление гарантийного обслуживания, MES5324A rev.C/C1 (используется при покупке для ранее приобретенного оборудования)
[ для уже купленного оборудования ]
Сертификат на консультационные услуги по вопросам эксплуатации оборудования Eltex - MES5324A rev.C/C1 - безлимитное количество обращений 8х5 (услуга оказывается по московскому времени)
Сертификат на услугу по отправке оборудования на подмену на следующий рабочий день (next business shipping) в случае выхода из строя оборудования, MES5324A rev.C/C1 (услуга оказывается при наличии действующей гарантии)
Обучение в Академии Eltex
