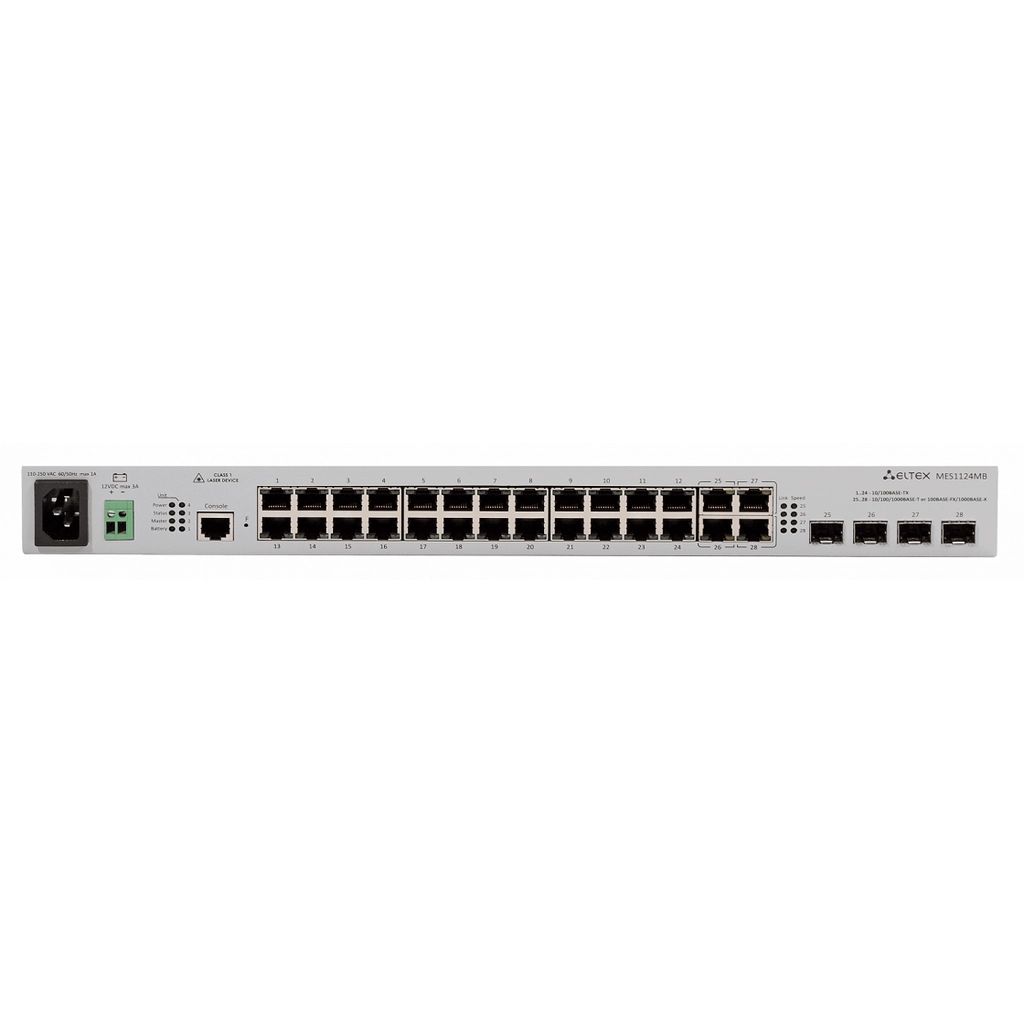

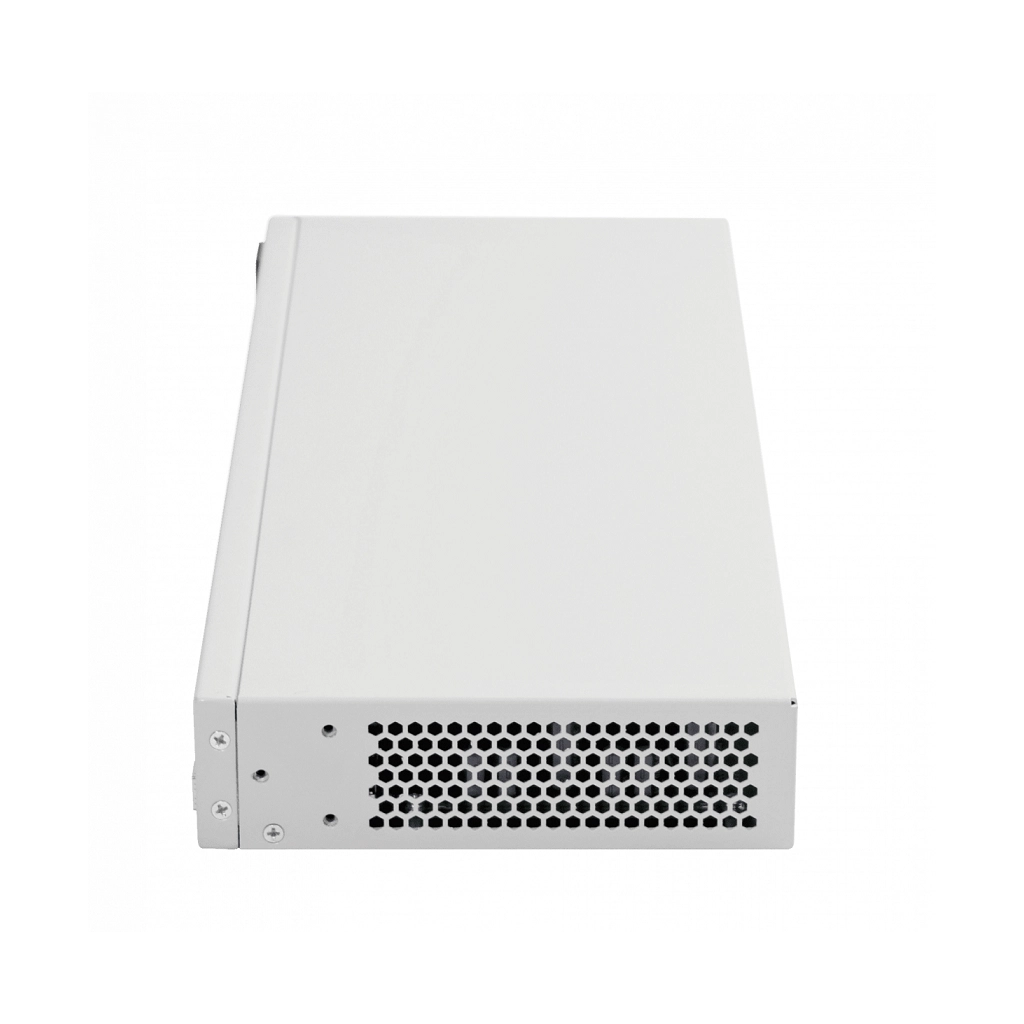

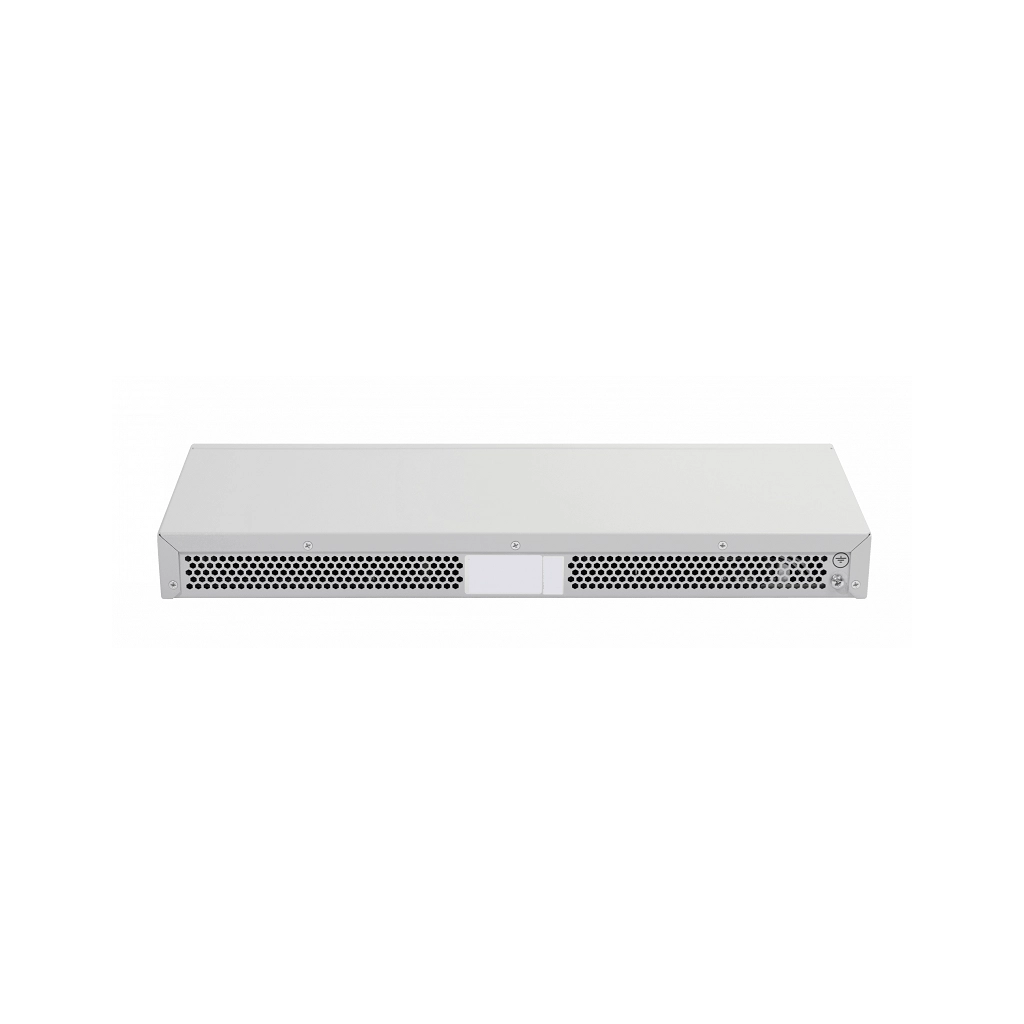

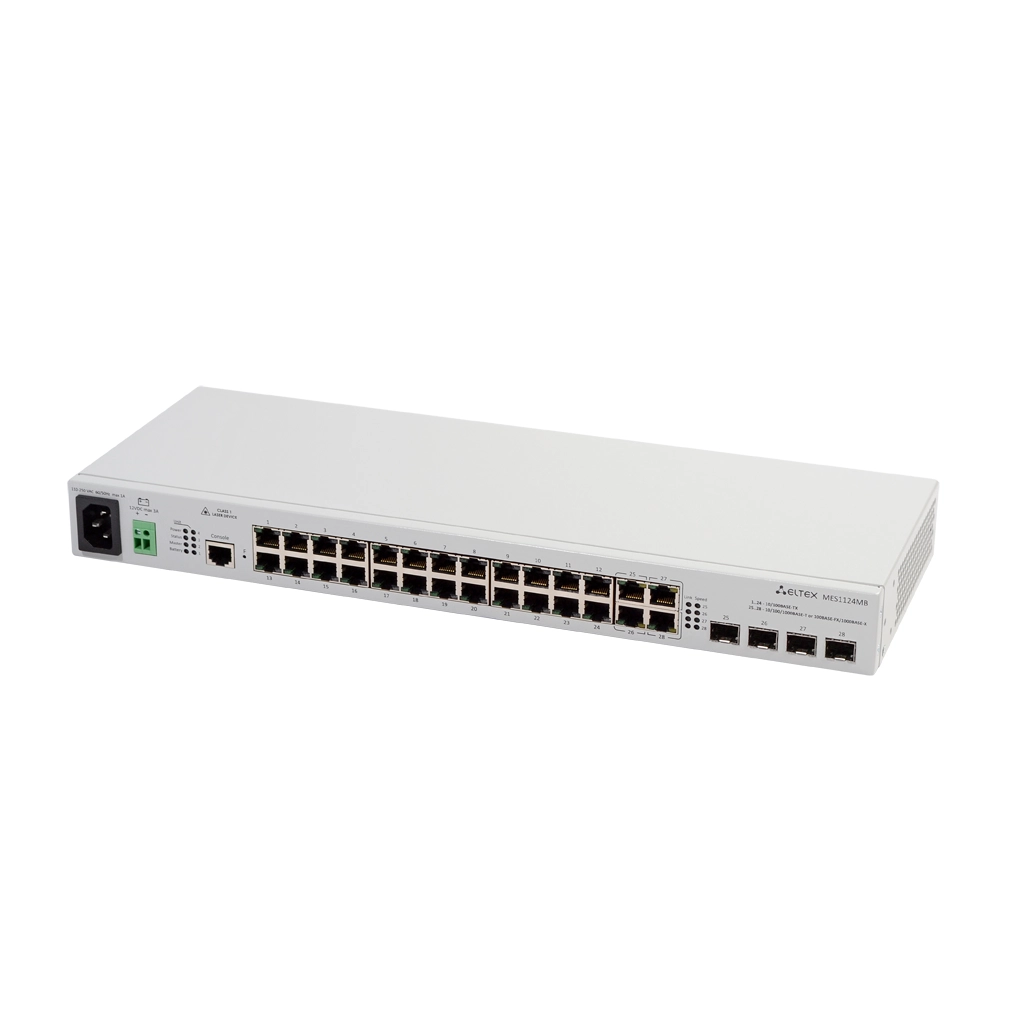

MES1124MB Eltex | Коммутатор 24 порта 100M с грозозащитой

2324B(config)#default interface gig0/10
Configuration for these interfaces will be set to default.
It may take a few minutes. Are sure you want to proceed? (Y/N)[N] Y
2324B(config)#

• snmpset -v2c -c <community> <ip> 1.3.6.1.2.1.2.2.1.7.<ifindex> i <value>

<ifIndex> - индекс порта.

Параметр <ifIndex> может принимать следующие значения:

MES1024

• для интерфейсов fastethernet 1/0/1-24 значения 1-24.
• для gigabitethernet 1/0/1-2 значения 49-50.

MES1124

• для интерфейсов fastethernet 1/0/1-24 значения 1-24.
• для gigabitethernet 1/0/1-2 значения 49-52.

MES2124

• для gigabitethernet 1/0/1-28 значения 49-76.

MES3000

• для tengigabitethernet 1/0/1-4 значения 105-108.
• для gigabitethernet 1/0/1-24 значения 49-72.

value может принимать следующие значения:

• 1 - up.
• 2 - down.

Пример

Включение порта gi1/0/1

• snmpset -v2c -c private 10.10.10.11 1.3.6.1.2.1.2.2.1.7.49 i 1

Выключение порта gi1/0/1

• snmpset -v2c -c private 10.10.10.11 1.3.6.1.2.1.2.2.1.7.49 i 2

Пример

Добавить в VLAN100 порт как untagged.

Команда:

snmpset -v2c -c private 192.168.1.1 1.3.6.1.4.1.89.48.68.1.1.<ifIndex> x

0000000000000000000000001000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

1.3.6.1.4.1.89.48.68.1.2. <ifIndex>  x

0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

1.3.6.1.4.1.89.48.68.1.3. <ifIndex>  x

0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

1.3.6.1.4.1.89.48.68.1.4. <ifIndex>  x

0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

1.3.6.1.4.1.89.48.68.1.5. <ifIndex>  x

0000000000000000000000001000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 1.3.6.1.4.1.89.48.68.1.6. <ifIndex>  x

0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

1.3.6.1.4.1.89.48.68.1.7. <ifIndex> x

0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

1.3.6.1.4.1.89.48.68.1.8. <ifIndex>  x

0000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Объяснение:

Последняя цифра всех OID(<ifIndex>) задает номер порта.

  Параметр <ifIndex> может принимать следующие значения:

MES1024

• для интерфейсов fastethernet 1/0/1-24 значения 1-24.
• для gigabitethernet 1/0/1-2 значения 49-50.

MES1124

• для интерфейсов fastethernet 1/0/1-24 значения 1-24.
• для gigabitethernet 1/0/1-2 значения 49-52.

MES2124

• для gigabitethernet 1/0/1-28 значения 49-76.

MES3000

• для tengigabitethernet 1/0/1-4 значения 105-108.
• для gigabitethernet 1/0/1-24 значения 49-72.

 Все поля - это битовые маски, состоящие из 128 байт (шестнадцатеричных разрядов всего 256). Каждый разряд обозначает четыре VLAN. По номеру VLAN определяется нужное поле  (1to1024, 1025to2048, 2049to3072 или 3073to4094)

Для этого примера соответствующий бит должен быть выставлен в EgressList1to1024 и в UntaggedEgressList1to1024. Остальные биты должны быть сброшены в 0.
rldot1qPortVlanStaticEgressList1to1024 - 1.3.6.1.4.1.89.48.68.1.1.<ifindex>
rldot1qPortVlanStaticEgressList1025to2048 - 1.3.6.1.4.1.89.48.68.1.2.<ifindex>
rldot1qPortVlanStaticEgressList2049to3072 - 1.3.6.1.4.1.89.48.68.1.3.<ifindex>
rldot1qPortVlanStaticEgressList3073to4094 - 1.3.6.1.4.1.89.48.68.1.4.<ifindex>
rldot1qPortVlanStaticUntaggedEgressList1to1024 - 1.3.6.1.4.1.89.48.68.1.5.<ifindex>
rldot1qPortVlanStaticUntaggedEgressList1025to2048 - 1.3.6.1.4.1.89.48.68.1.6.<ifindex>
rldot1qPortVlanStaticUntaggedEgressList2049to3072 - 1.3.6.1.4.1.89.48.68.1.7.<ifindex>
rldot1qPortVlanStaticUntaggedEgressList3073to4094 - 1.3.6.1.4.1.89.48.68.1.8.<ifindex>

radius-сервер может использоваться для 802.1x аутентификации и для аутентификации учётных записей на других коммутаторах.

Включение radius-сервера:

radius server enable

Настройка адреса коммутатора доступа (клиента) и ключа:

encrypted radius server secret key secret ipv4-address 192.168.1.10

Конфигурация групп и привязка к ним уровней привилегий:

radius server group admin
vlan name test
privilege-level 15
exit
!
radius server group priv1
privilege-level 1
exit

Настройка логина и пароля для учётных записей, привязка их к группам:
radius server user username priv1 group priv1 password priv1
radius server user username tester group admin password tester

Конфигурацию будем выполнять на базе коммутатора MES2324.

1.    Для начала необходимо указать ip-адрес tacacs-сервера и указать key:

MES2324B(config)#tacacs-server host 192.168.10.5 key secret

2.    Далее установить способ аутентификации для входа в систему по протоколу tacacs+:

MES2324B(config)#aaa authentication login authorization default tacacs local

Примечение: На коммутаторах серии 23xx, 33xx, 53xx используется алгоритм опроса метода аутентификации break (после неудачной аутентификации по первому методу процесс аутентификации останавливается). Начиная с версии 4.0.6 доступна настройка метода опроса аутентификации break/chain. Алгоритм работы метода chain - после неудачной попытки аутентификации по первому методу в списке следует попытка аутентификации по следующему методу в цепочке. На коммутаторах серии 1000, 2000, 3000 уже имеется этот функционал.

3.    Установить способ аутентификации при повышении уровня привилегий:

MES2324B(config)#aaa authentication enable authorization default tacacs enable

Чтобы не потерять доступ до коммутатора (в случае  недоступности radius-сервера), рекомендуется создать учетную запись в локальной базе данных, и задать пароль на привилегированный режим.

4.    Создать учетную запись:

MES2324B(config)#username tester password eltex privilege 15

5.    Задать пароль на доступ в привилегированный режим:

MES2324B(config)#enable password eltex

6.  Разрешить ведение учета (аккаунта) для сессий управления.

MES2324B(config)#aaa accounting login start-stop group tacacs+

7.  Включить ведение учета введенных в CLI команд по протоколу tacacs+.

MES2324B(config)#aaa accounting commands stop-only group tacacs+

Примечание: По умолчанию используется проверка по локальной базе данных (aaa authentication login default local).

Для основного источника питания: snmpwalk -v2c -c <community> <ip-address> 1.3.6.1.4.1.89.53.15.1.2
Для аккумуляторной батареи: snmpwalk -v2c -c <community> <ip-address> 1.3.6.1.4.1.89.53.15.1.3
Для основного источника питания в коммутаторах возможны следующие варианты:
normal (1) - сеть 220В подключена;
notFunctioning (6) - сеть 220В не подключена.

Для резервного блока питания (АКБ) в коммутаторах возможны следующие варианты:
normal (1) - АКБ заряжена;
warning (2) - АКБ разряжается;
critical (3) - АКБ разряжается, низкий уровень заряда;
notPresent (5) - АКБ отключена;
notFunctioning (6) - авария расцепителя;
restore (7) - АКБ заряжается.

При возникновении проблем с достижением лимитов, отведенных под routing их значение можно изменить.

На версии ПО 2.5.Х

console#show system resources routing

Routing

--------

Hosts: 200

Used Number of Hosts: 0

Routes: 2048

Used Number of IPv4 Routes: 840

IP Interfaces: 512

Used Number of Interfaces: 6

Изменение пределов производится командой

console(config)#system resources routing <routes> <host> <ip interface>

возможные значения параметров

Number of routes 20-11136

Number of host 20-2800

Number of IP interfaces 2-1024

New Max Number of IPv4 Routes + 2*Max Number of IP Interfaces + Max Number of IP Host должно быть меньше 11135

На версии 3.5.Х

console#show system router resources

                                        In-Use     Reserved (Current)
                                          ------ ------------------
IPv4 Entries                          0         3304
Number of Routes                0
Number of Neighbors           0
Number of Interfaces          500
IPv6 Entries                          0         3300
Number of Routes                0
Number of Neighbors           0
Number of Interfaces            0
Number of On-Link Prefixes 0
IPv4 Multicast                       0           3300
IPv6 Multicast                       0           3296

Изменение пределов производится командой

console(config)#system router resources

console(config)#system router resources

ip-entries     The maximum number of IPv4 entries  (<8-13280>)
ipv6-entries   The maximum number of IPv6 entries (<32-13280>)
ipm-entries     The maximum number of IPv4 multicast  (<32-13280>)
ipmv6-entries   The maximum number of IPv6 multicast entries (<32-13280>)
<CR>

Настройки применяются после перезагрузки

Для того, чтобы произвести обновление ПО с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.

Настройки терминальной программы при подключении к коммутатору через последовательный порт:

• выбрать соответствующий последовательный порт.
• установить скорость передачи данных – 115200 бит/с.
• задать формат данных: 8бит данных, 1 стоповый бит, без контроля четности.
• отключить аппаратное и программное управление потоком данных.
• задать режим эмуляции терминала VT100 (многие терминальные программы используют данный режим эмуляции терминала в качестве режима по умолчанию).

       Загрузка файла системного ПО в энергонезависимую память коммутатора

Для загрузки файла системного ПО необходимо в командной строке CLI ввести следующую команду:

сopy tftp:// xxx.xxx.xxx.xxx/File Name image, где

• xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, с которого будет производиться загрузка файла системного ПО;
• File Name – имя файла системного ПО;

и нажать Enter. В окне терминальной программы должно появиться следующее:

COPY-I-FILECPY: Files Copy - source URL tftp://xxx.xxx.xxx.xxx/ File Name destination URL flash://image

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Если загрузка файла прошла успешно, то появится сообщение вида

COPY-N-TRAP: The copy operation was completed successfully

Выбор файла системного ПО, который будет активен после перезагрузки коммутатора

Для того, чтобы произвести выбор файла системного ПО, который будет активен после перезагрузки, необходимо в командной строке CLIввести следующую команду:

boot system { image-1 | image-2 }, где

• image-1, image-2  – файл системного ПО.

После выбора необходимо произвести перезагрузку коммутатора командой reload.

Для этого используется команда вида:

copy tftp://<ip address>/File_Name unit://*/image ,

где

• <ip address> – IP-адрес TFTP сервера, с которого будет производиться загрузка файла системного ПО;

• File_Name– имя файла системного ПО

Рассмотрим создание макроса на примере удаления порта из LAG.

Создать макрос можно командой:

macro name remove_g1_from_po1
config
interface gi1/0/24
no channel-group
switchport mode trunk
switchport trunk allowed vlan add 7,26,28,114,150,152,598-599,2794
@

Выполнение макроса можно запустить командой:

console# macro apply remove_g1_from_po1

Для этого необходимо отключить изучение MAC адресов в VLAN.  Команда в CLI для отключения изучения MAC адресов во всех VLAN:

console(config)# no mac address-table learning vlan all

Команда в CLI для отключения изучения MAC адресов в данной VLAN:

console(config)# no mac address-table learning vlan vlan_id

Для того, чтобы произвести загрузку/выгрузку файла конфигурации с использованием CLI необходимо подключиться к коммутатору при помощи терминальной программы (например HyperTerminal) по протоколу Telnet или SSH, либо через последовательный порт.

Для загрузки файла первоначальной конфигурации с TFTP сервера необходимо в командной строке CLI ввести команду:

console# copy tftp:// xxx.xxx.xxx.xxx/File_Name startup-config

, где

• xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, с которого будет производиться загрузка конфигурационного файла;
• File_Name – имя конфигурационного файла;

и нажать Enter. В окне терминальной программы должно появиться следующее сообщение:

Overwrite file [startup-config] ?[Yes/press any key for no]....

Для записи конфигурационного файла необходимо нажать клавишу y. Если загрузка файла прошла успешно, то появится сообщение вида:

COPY-N-TRAP: The copy operation was completed successfully

Для выгрузки файла первоначальной конфигурации на TFTP сервер необходимо в командной строке CLI ввести следующую команду:

console# copy startup-config tftp:// xxx.xxx.xxx.xxx/File_Name

, где

• xxx.xxx.xxx.xxx – IP-адрес TFTP сервера, на который будет производиться выгрузка конфигурационного файла;
• File_Name – имя конфигурационного файла;

и нажать Enter. Если выгрузка файла прошла успешно, то появится сообщение вида:

COPY-N-TRAP: The copy operation was completed successfully

Кнопка "F" - функциональная кнопка для перезагрузки устройства и сброса к завод-ским настройкам:

• при нажатии на кнопку длительностью менее 10 с. происходит пере-загрузка устройства;
• при нажатии на кнопку длительностью более 10 с. происходит сброс настроек устройства до заводской конфигурации.

Отключить кнопку можно командой:

console(config)# reset-button disable

Чтобы запретить сброс устройства к заводским настройкам, но разрешить перезагрузку, следует ввести команду:

console(config)# reset-button reset-only
